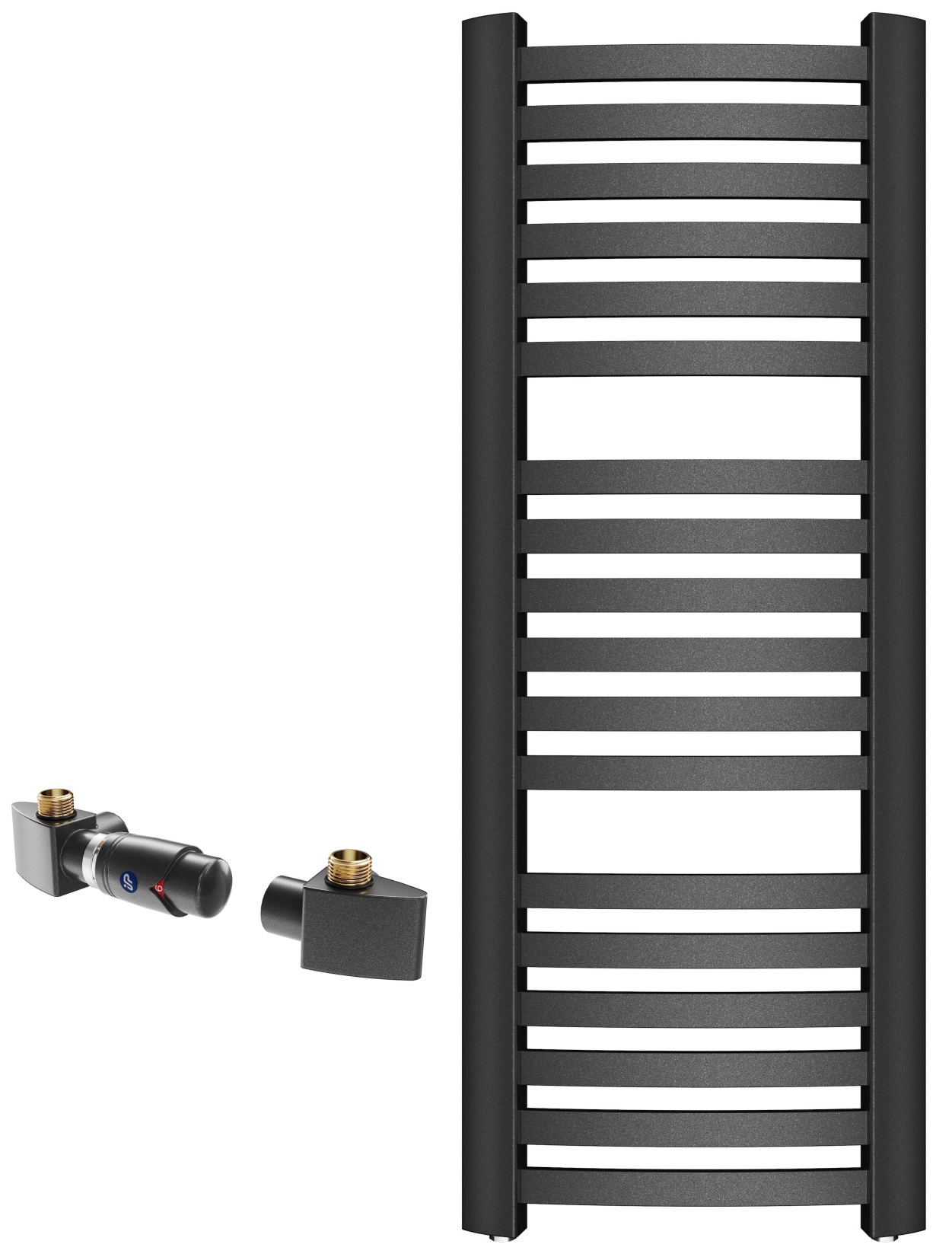

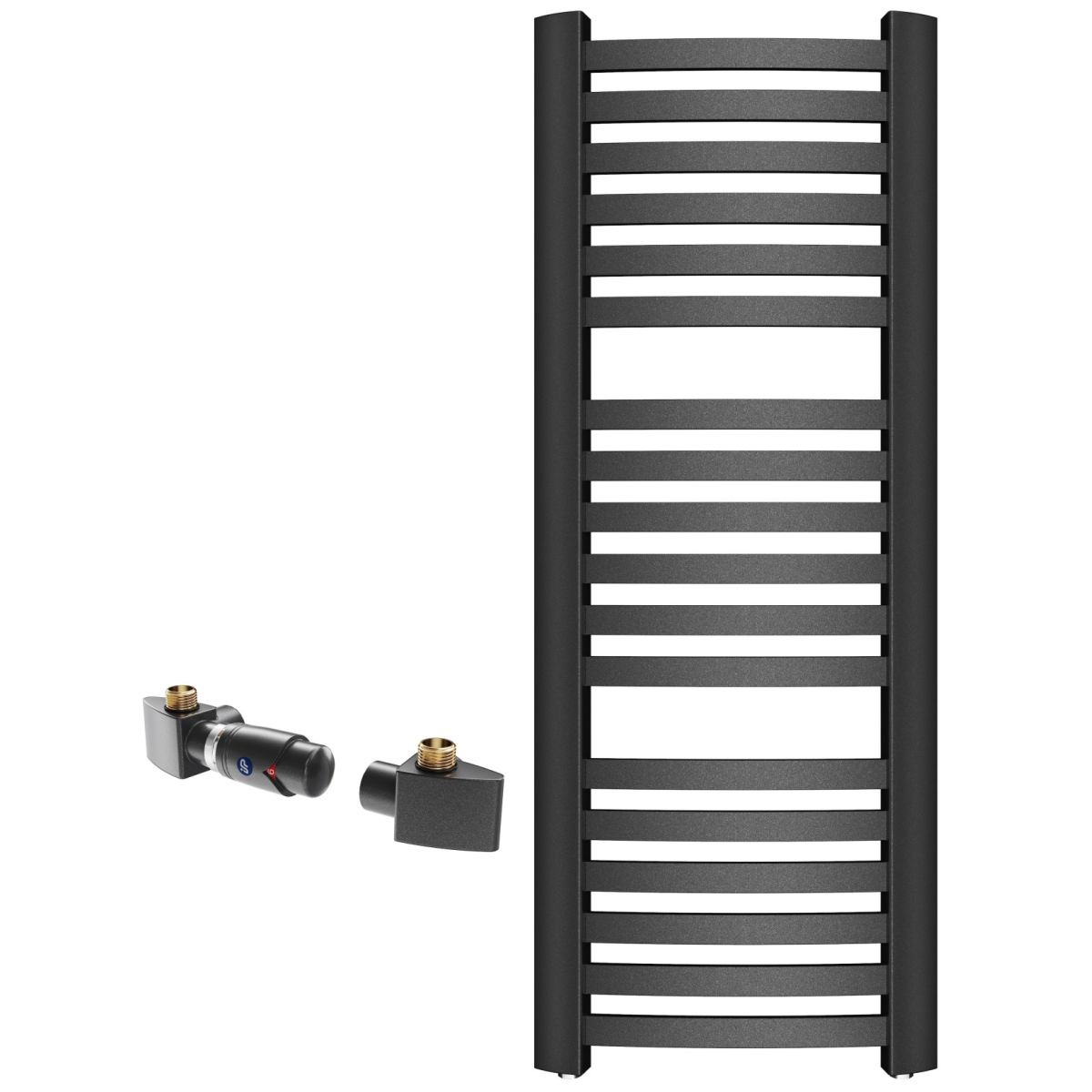

Instal Projekt Retto RET-40/110C12 – Badheizkörper, graphitfarben, breiter Anschluss unten

Der moderne Badheizkörper Instal Projekt Retto verbindet elegantes Design mit hoher Funktionalität. Er zeichnet sich durch einen dreieckigen Querschnitt der Kollektoren und horizontale Profile aus, die ihm einen einzigartigen, geometrischen Charakter verleihen. Er ist für die Montage mit einem unteren Anschluss vom Typ D50 vorgesehen und eignet sich ideal für moderne Innenräume mit einem unteren, breiten Anschlussabstand.

Produktmerkmale:

• Stahl-Badheizkörper für Zentralheizung

• modische dreieckige Kollektoren und horizontale Profile

• breiter Anschluss unten

• einfache und schnelle Montage

• Möglichkeit der Montage eines elektrischen Heizelements an den Kollektoren

• empfohlene Heizleistung: 300 W

• dreischichtige Lackbeschichtung

• Farbe: Graphit (C12)

Technische Parameter:

• Breite (L): 412 mm

• Höhe (H): 1072 mm

• Tiefe (G): 70–77 mm

• Anschlussabstand (h): 335 mm

• Wärmeleistung (EN 442):
  – 208 W (55/45/20 °C)
  – 394 W (75/65/20 °C)
  – 495 W (90/70/20 °C)

• Gewicht: 10,1 kg

• Produktcode: RET-40/110C12

• EAN: 5905253303692

Instal Projekt Z17 Thermostat-Set, winklig, axial, dreieckig
Spezieller Ventilsatz für RETTO-Heizkörper von Instal Projekt, geeignet für die Montage in Anlagen mit Unterversorgung. Für die Versorgung im rechten Verteiler ist das linke Ventil zu montieren, für die Versorgung im linken Verteiler das rechte Ventil. Der elektrische Heizkörper ist im Rücklaufverteiler der Anlage zu montieren. Das Set ermöglicht eine präzise Temperaturregelung und einen zuverlässigen Betrieb bei hohen Temperaturen und hohem Druck.

Produktmerkmale:

• Winkelventil, axial, dreieckig

• Thermostatische Regelung: Bereich 8–30 °C

• Brillant-Thermostatkopf mit Flüssigkeitssensor, manuell einstellbar

• Befestigungsgewinde des Kopfes: M30 x 1,5

• Versorgung der Anlage auf der Seite des Thermostatkopfes

• Versorgungsventil: Kv 0,18–0,60 (Kvs 0,07–0,87)

• Rücklaufventil: Kv 0,17–1,45 (Kvs 1,05)

• Anschlussgewinde zum Heizkörper: Außengewinde G1/2”

• maximale Betriebstemperatur: 120 °C

• Nenndruck: 1 MPa

Im Lieferumfang enthalten:

• Thermostatventil mit Vollausstellung

• Rückschlagventil

• Thermostatkopf Brillant

• Klemmverschraubungen für PEX-Rohre 16x2 (M22x1,5) – 2 Stück

• Stopfen G1/2” – 2 Stück

Zusätzliche Informationen:

• Ausführung: links

• Farbe: grau/graphit (C12)

• speziell für den Heizkörper Retto mit Anschluss unten von Instal Projekt
