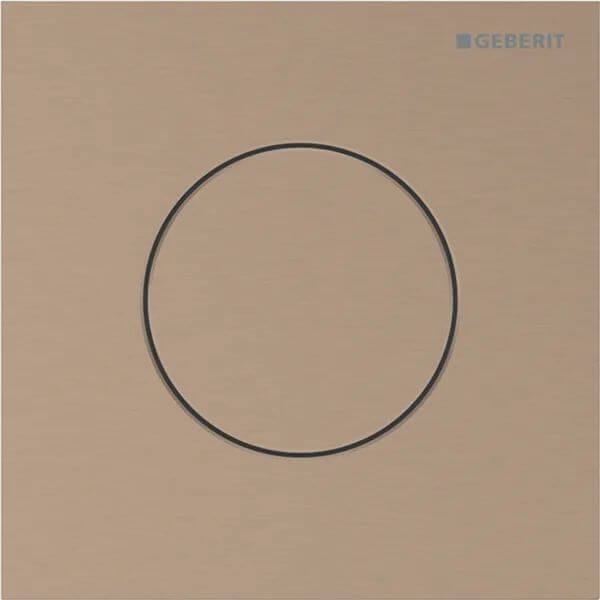

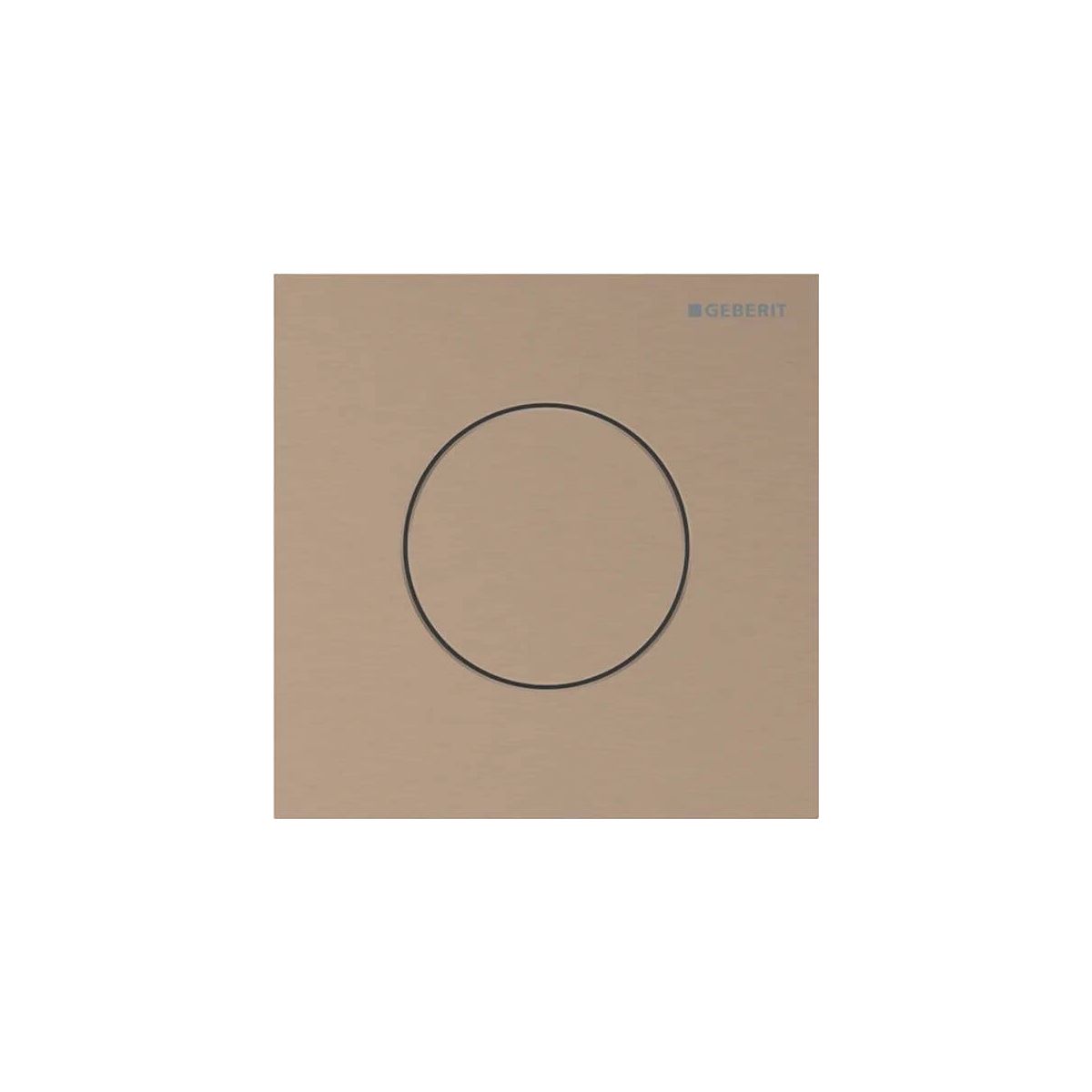

Geberit Betätigungsplatte für Urinal gold 116.014.QB.1

- zur manuellen Auslösung der Spülung von Urinalen
- für Geberit-Unterputzspülkästen für Urinale mit Frontbetätigung
- für Geberit-Unterputz-Spülkästen für Urinale mit Betätigung von oben
- zur Montage in Einbaukästen für Geberit-Spülventile für Urinale (ab Baujahr 2009)

MERKMALE
- Betätigungsknopf mit Sicherheitsriegel
- Einstellung der Spülzeit über Luftdüsen (pneumatisch)
- Geringer Druck auslöst die Spülung
- Das Loslassen des Auslösetasters löst die Spülung aus
- Möglichkeit zur Reduzierung der Spülwassermenge durch einen Durchflussregler-Einbausatz auf 0,5 l pro Spülgang
- Geräuschpegel der Armatur: Gruppe II gemäß DIN 4109
- bleifreie Komponenten, die mit Trinkwasser in Berührung kommen

TECHNISCHE DATEN
- Druck 100–800 kPa
- Max. Wasserdruck bei der Prüfung: 1600 kPa
- Max. Prüfdruck für Luft/Inertgas: 300 kPa
- max. Wassertemperatur 30 °C
- max. Druckkraft (N) 12 N
- Durchfluss bei 100 kPa / 1 bar ohne Durchflussbegrenzer 0,3 l/s
- Durchfluss bei 100 kPa / 1 bar mit Durchflussbegrenzer 0,18 l/s
- Mindestdurchflussdruck 100 kPa
- Relative Luftfeuchtigkeit ≤ 100 %
- Bemessungsdurchfluss 0,22 l/s
- Einstellbereich für die Spülzeit: 4 / 8 / 12 s
- Tastenform: rund

LIEFERUMFANG
- Betätigungsknopf Typ 40, rund
- pneumatische Spülauslösung, vormontiert auf einem Einbaurahmen
- Pneumatikventil
- Befestigungselemente
