Anwendung:

- für Metall- und Holzkonstruktionswände

- für Geberit Duofix Systemwände

- zur Montage in Teilwand- oder Raumhohen Installationswänden

- für die Montage in raumhohen Trennwänden

- für die Montage in Geberit GIS-Tragsystemen für Installationswände

- für Bodenaufbauten von 0–25 cm Höhe

- für stehende Kinder-WC-Becken

- für den Betätigungsknopf für Bambini-WCs

Technische Daten:

- Druck 10–1000 kPa

- max. Wassertemperatur 25 °C

- Werkseinstellung für Spülwassermenge 6 l / 3 l

- Einstellbereich für die Spülung mit großer Wassermenge 4 l / 4,5 l / 6 l / 7,5 l

- Einstellbereich für die Spülung mit geringer Wassermenge 2–4 l

- Durchfluss bei 3 bar 0,16 l/s

- Mindestdurchflussdruck 10 kPa

- Berechnungsdurchfluss 0,09 l/s

- Material: Stahl

Eigenschaften:

- Serie 2025

- statischer, selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung

- mit ausziehbarer Blechplatte zur seitlichen Befestigung über dem Element an Metall- oder Holzprofilen oder an Geberit Duofix-Konstruktionselementen

- Drehbare Füße, geeignet für die Montage in Profilen U UW 50 und UW 75

- Die Füße können ohne Werkzeug und ohne zusätzliche Komponenten in der Geberit Duofix-Systemschiene montiert werden

- verzinkte, korrosionsgeschützte, rutschfeste Befestigungsfüße

- Aufgesetztes Spülkasten-Winkelstück, kürzbar

- Höhenverstellbare Traverse für das Spülrohr

- Höhenverstellbare Traverse für das Anschlussbogen

- Unterputz-Spülkasten Geberit Sigma 12 cm, mit Kondenswasserschutz

- Betätigung vorne

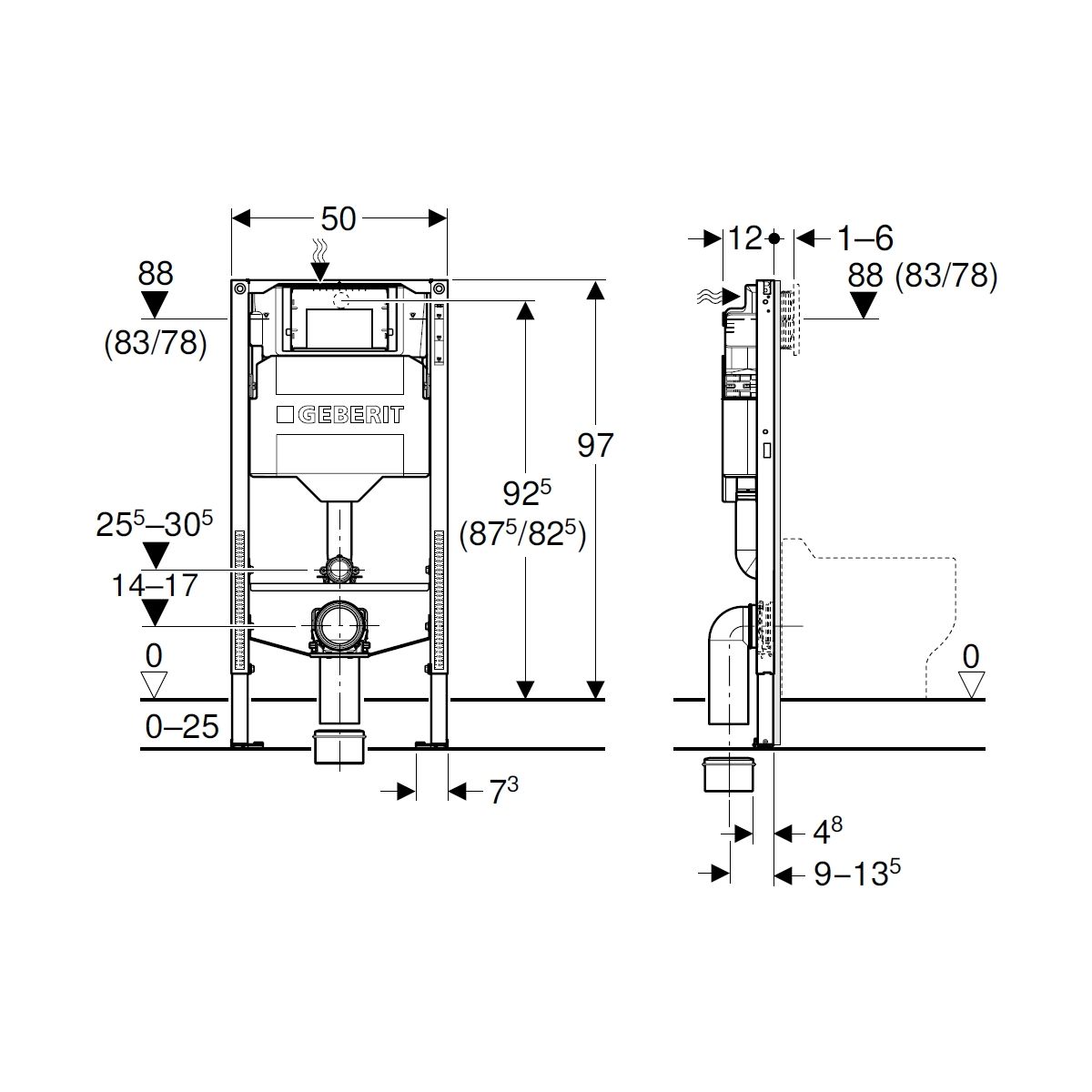

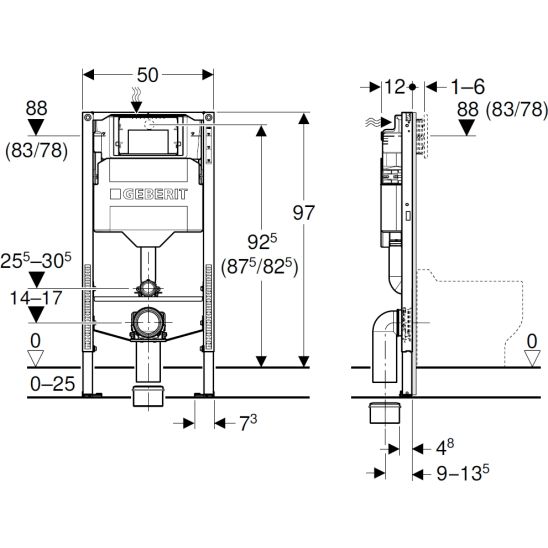

- Höhe des Betätigungsknopfes 88 cm, kann je nach Keramik reduziert werden (83/78 cm)

- Bei Werkseinstellung sofortige Nachspülung möglich

- Montage- und Wartungsarbeiten am Unterputzspülkasten ohne Werkzeug

- Wasseranschluss hinten oder oben in der Mitte

- Schutzabdeckung für die Revisionsöffnung, kürzbar, schützt vor Feuchtigkeit und Verschmutzung

Im Lieferumfang enthalten:

- Wasseranschluss R 1/2", Typ MasterFix und MeplaFix, mit integriertem Eckventil und Drehknopf

- Schutzabdeckung für die Revisionsöffnung

- Rohrhalterung

- 90°-Anschlussbogen aus PE-HD, ø 90 mm

- Übergangsmuffe aus PE-HD, ø 90 / 110 mm

- Anschlussset für Stand-WC mit Anschlussstutzen für Anschlussbereich ø 85–102 mm

- Befestigungs- und Schutzmaterialien
