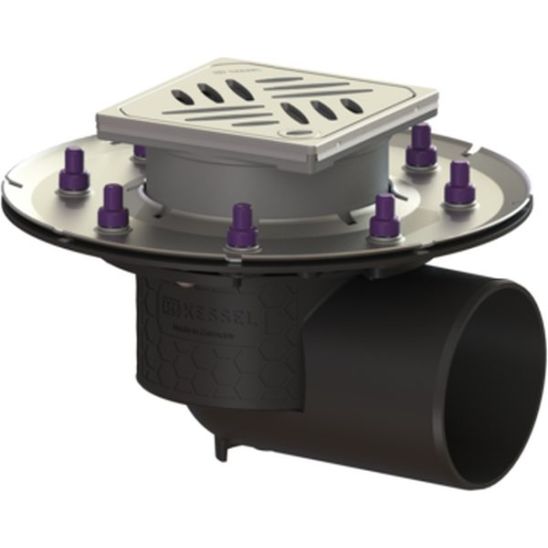

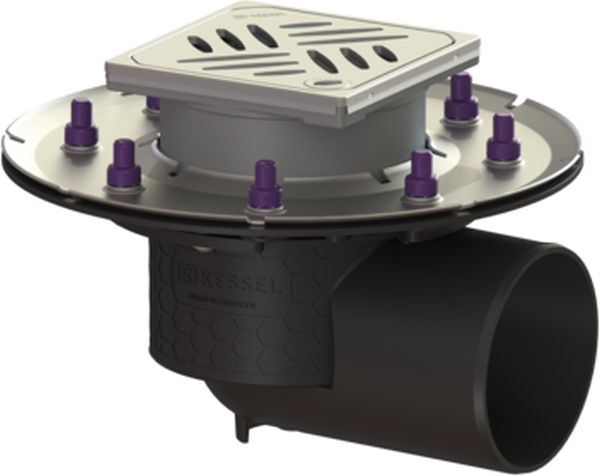

Objektablauf Ecoguss doc.koł.usz. DN 100, seitlich, Design-Gitterrost

Der Objektablauf Ecoguss dient zur punktuellen Entwässerung und ist mit einem Druckdichtungsflansch, einem herausnehmbaren Siphon, einer Lippendichtung und einer Schutzabdeckung für die Bauphase ausgestattet. Der recycelbare Verbundwerkstoff Ecoguss erfüllt höchste Anforderungen an die Schalldämmung, ist beständig gegen aggressive Medien und Temperaturen und hat eine dauerhaft korrosionsbeständige Oberfläche. Er kann kurzfristig mit offenem Feuer von 100 bis 400 Grad Celsius bearbeitet werden. Der Druckdichtungsflansch mit Edelstahlstiften und -schrauben dient zum Andrücken oder Verschweißen von Bitumen- und Polymer-Bitumen-Bändern sowie Dichtungsbändern aus Kunststoff und Elastomeren. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Abdichtungsbahnen verwendet werden. Der Ablaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich.

Ausführung:

- System: 125

- integrierter Siphon

- Abdichtung am Aufsatz: Anschlussrand

- Abdichtung am Gehäuse: Andruckdichtungsflansch (geeignet für wasserdichte Abdichtungen)

- Höhe der Wassersperre: 50 mm

Allgemeine Merkmale:

- Nennweite (DN): 100

- Außendurchmesser (DA): 110

- Norm: EN 1253-1

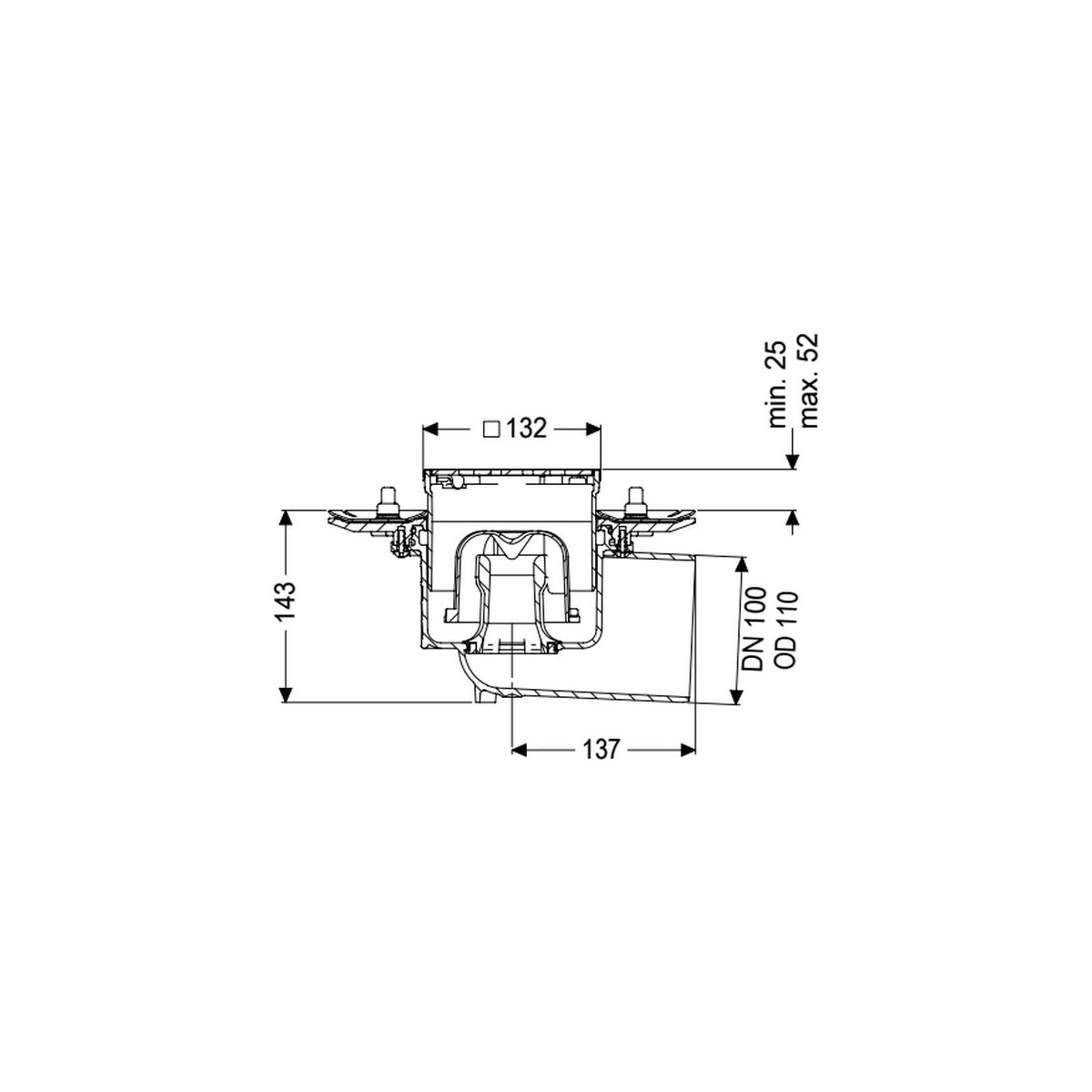

Abmessungen:

- Länge: 273 mm

- Breite: 273 mm

Behälter:

- Anzahl der Abflüsse: 1 ST

Behälter / Grundkörper:

- Material des Ablaufkörpers: Ecoguss

- Stutzenvariante: seitlich

- Höhenverstellbarkeit: Teleskopaufsatz

- Aufsatz: höhenverstellbar

Eigenschaften des Deckels:

- Art des Deckels: Design-Gitter

- Design-Gitter: Kessel

- Material des Deckels: Edelstahl V2A

- Farbe des Deckels: silber

- max. Bodenstärke: 16 mm

- Belastungsklasse: L 15 (EN 1253-1)

- Länge: 120 mm

- Breite: 120 mm

- Verriegelung: Lock & Lift

Gitterrost:

- Rahmenlänge: 132 mm

- Rahmenbreite: 132 mm

- Rahmenmaterial: Edelstahl V2A

- Material des Aufsatzes: ABS
