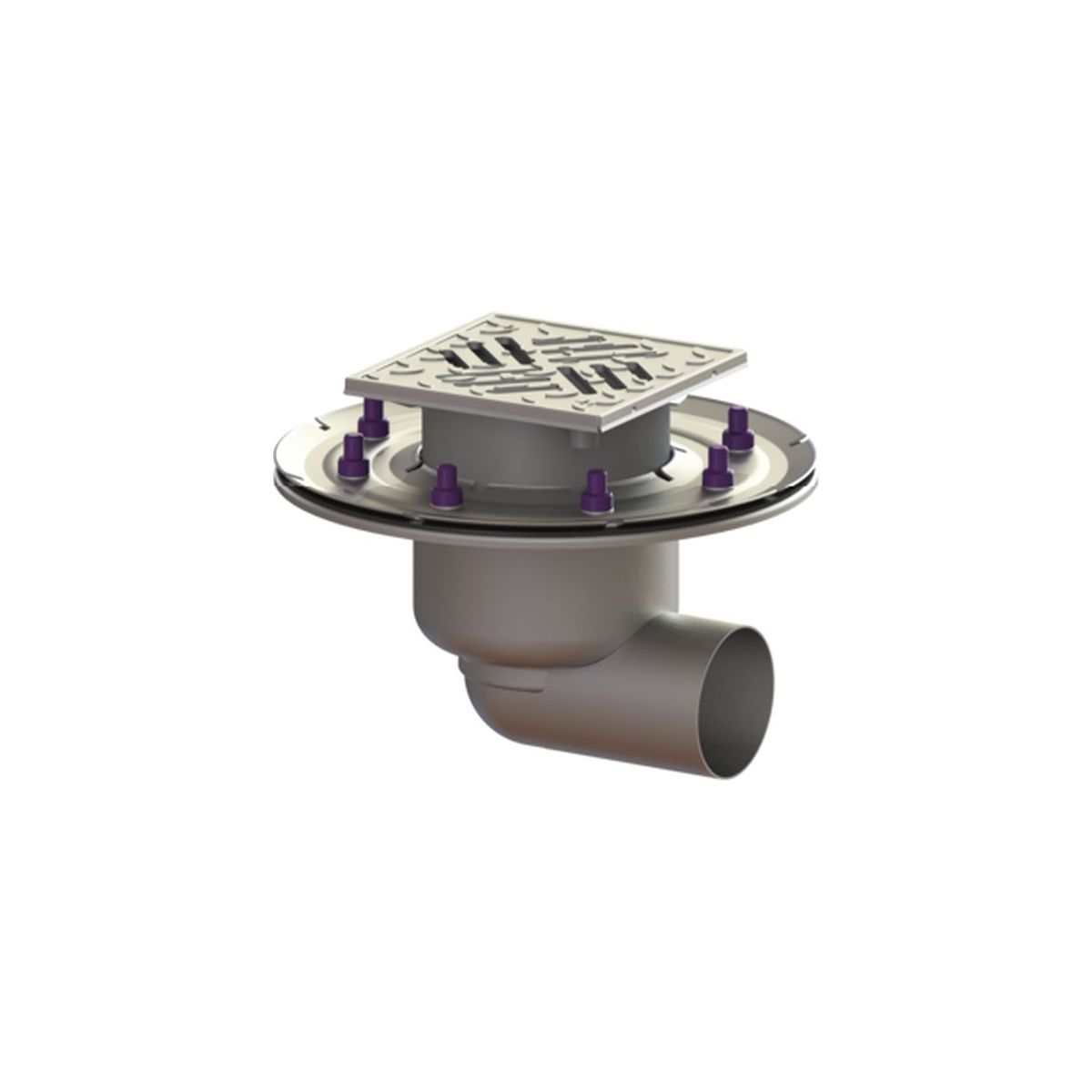

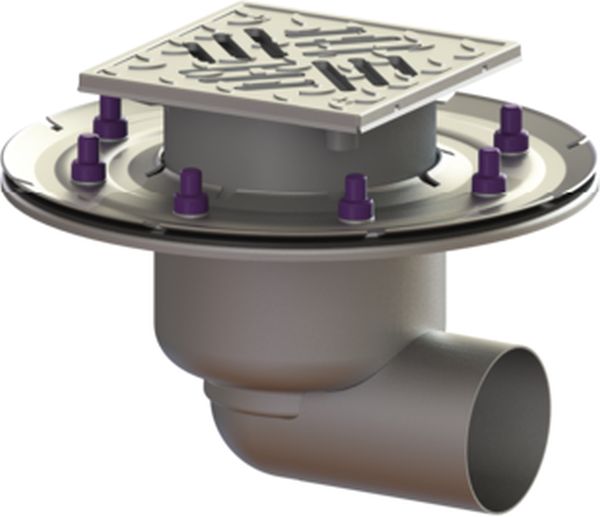

Kessel Ferrofix Punktablauf cm 54200.61

Ferrofix-Bodenablauf mit Druckdichtungsflansch DN 70, seitlich, Schlitzrost

Der Ferrofix-Boden-/Deckenablauf aus Edelstahl dient der Punktentwässerung und ist mit einem Druckdichtungsflansch sowie einem herausnehmbaren Siphon aus Edelstahl, einer Lippendichtung und einer Schutzabdeckung für die Bauphase ausgestattet. Der Andruck-Dichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient zum Andrücken oder Verschweißen von Bitumen- und Polymer-Bitumen-Bändern sowie von Dichtungsbändern aus Kunststoff und Elastomeren. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Abdichtungsbahnen verwendet werden. Der Ablaufstutzen ist für den Anschluss an SML-Rohre ausgelegt. Mit der Möglichkeit zum Anschluss an ein Potentialausgleichssystem.

Ausführung:

- System: 125

- integrierter Siphon

- Abdichtung am Aufsatz: Anschlussflansch

- Abdichtung am Gehäuse: Andruckdichtungsflansch (geeignet für die Herstellung wasserdichter Abdichtungen)

- Wasserverschlusshöhe: 50 mm

Allgemeine Merkmale:

- Nennweite (DN): 70

- Außendurchmesser (DA): 78

- Norm: EN 1253-1

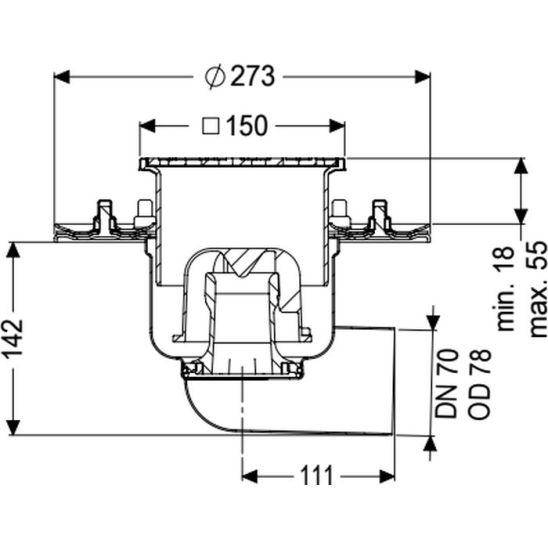

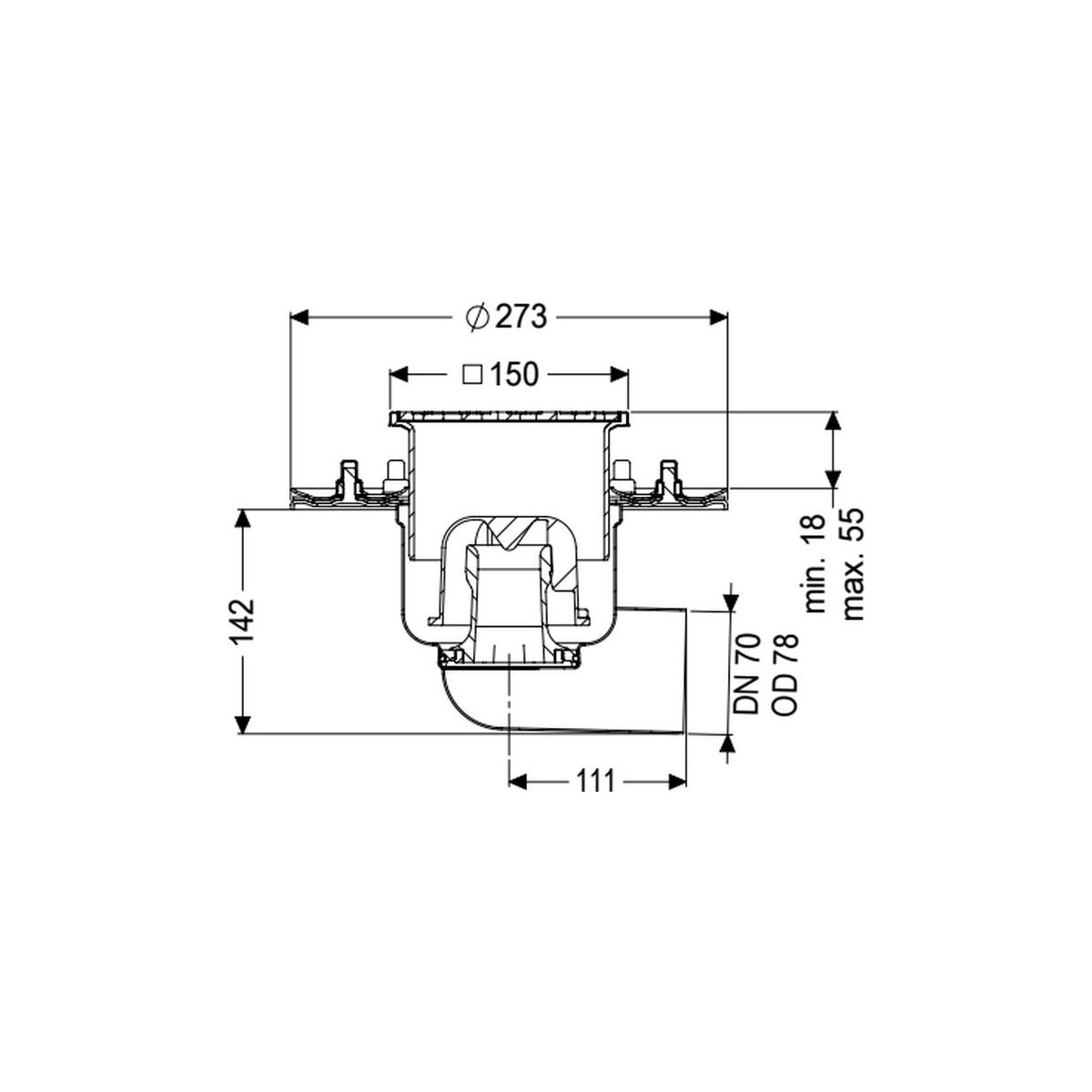

Abmessungen:

- Länge: 273 mm

- Breite: 273 mm

Behälter:

- Anzahl der Abflüsse: 1 Stück

Behälter / Grundkörper:

- Material des Abflussgehäuses: Edelstahl 14301

- Anschlussvariante: seitlich

- Höhenverstellbarkeit: Teleskopaufsatz

- Aufsatz: höhenverstellbar

Eigenschaften des Deckels:

- Abdeckungsart: Schlitzgitter

- Material der Abdeckung: Edelstahl 14301

- Belastungsklasse: L 15 (EN 1253-1)

- Länge: 138 mm

- Breite: 138 mm

- Befestigung: verschraubt

Gitter:

- Rahmenlänge: 150 mm

- Rahmenbreite: 150 mm

Material des Sockels: ABS
