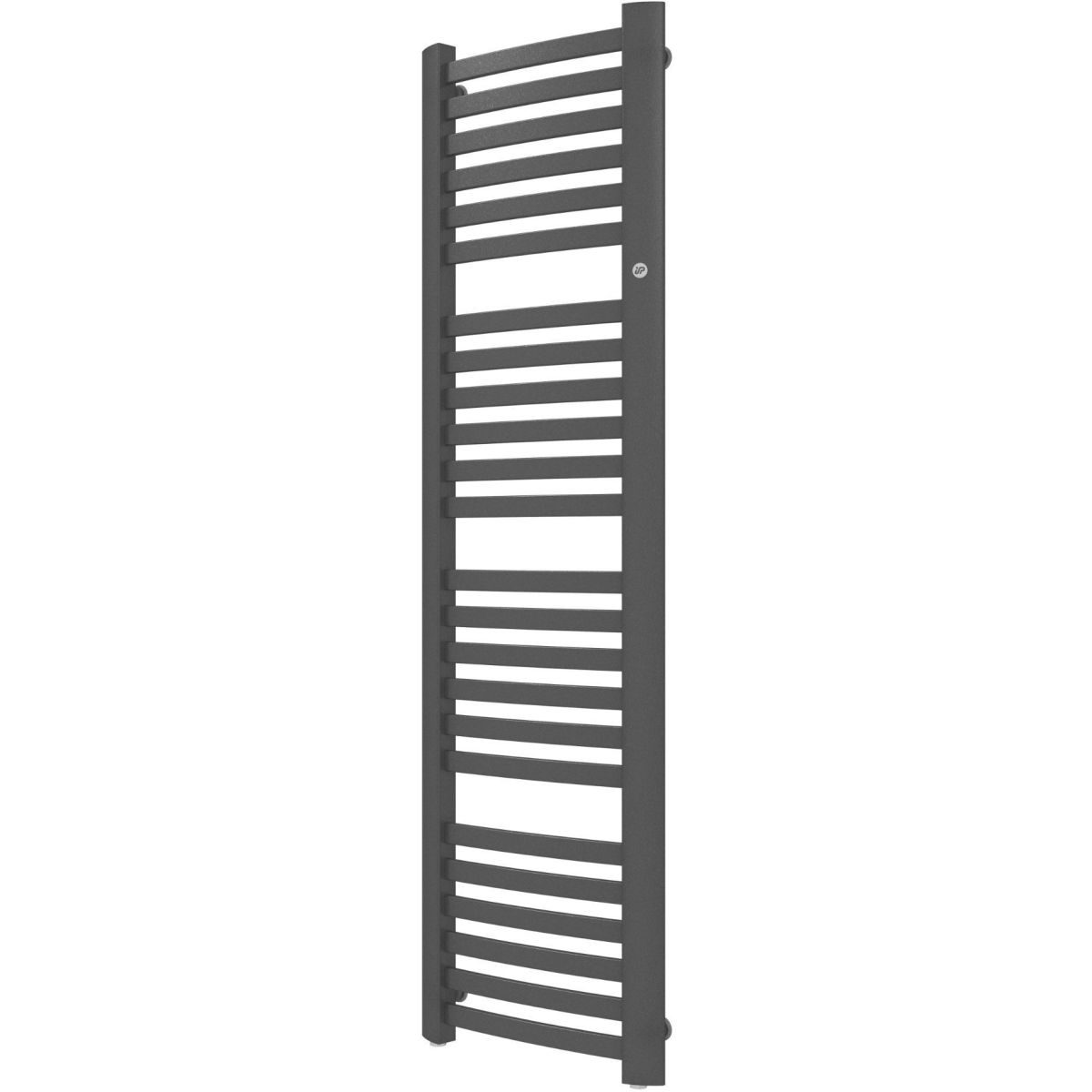

• Stahlheizkörper
• moderne dreieckige Kollektoren und horizontale Profile
• besonders einfache Montage

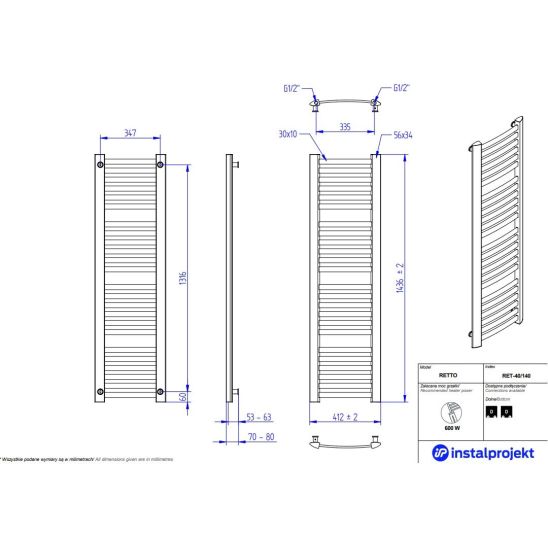

• Breite (L) 412 mm
• Höhe (H) 1436 mm
• Tiefe (G) 70-80 mm
• Anschluss unten an den Kollektoren
• Anschlussabstand (h) 335 mm
• Leistung für Parameter 75/65/20 °C: 514 W
• empfohlene Heizleistung 600 W
• dreischichtige Lackbeschichtung
• Farbe: Graphit

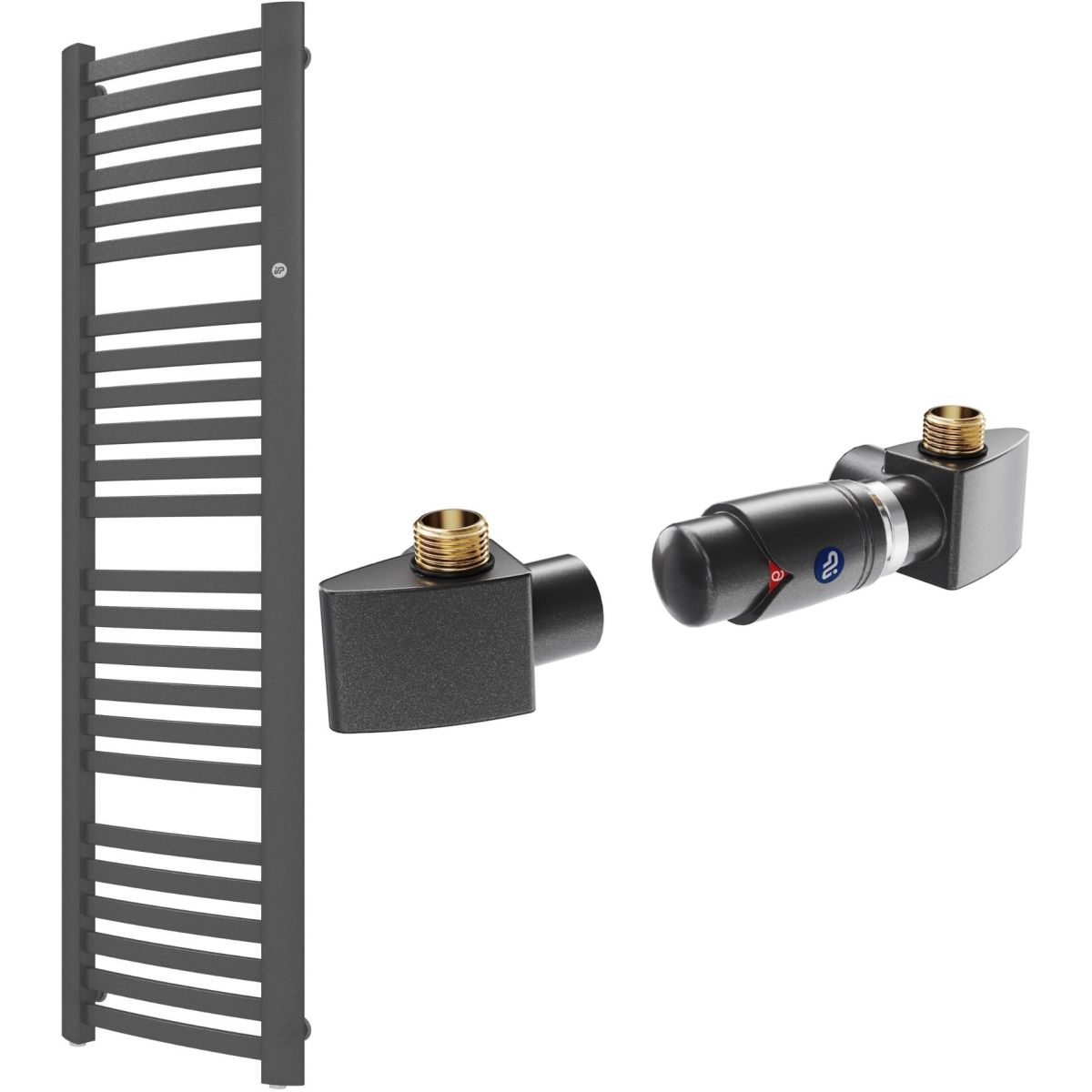

Instal Projekt Z17 Thermostat-Set, eckig, axial, dreieckig
Spezielle Ventilgarnitur für RETTO-Heizkörper von Instal Projekt, geeignet für die Montage in Anlagen mit Unterversorgung. Für die Versorgung im linken Verteiler ist das rechte Ventil zu montieren, für die Versorgung im rechten Verteiler das linke Ventil. Der elektrische Heizkörper ist im Rücklaufverteiler der Anlage zu montieren. Das Set ermöglicht eine präzise Temperaturregelung und einen zuverlässigen Betrieb bei hohen Temperaturen und hohem Druck.

Produktmerkmale:

• Winkelventil, axial, dreieckig

• Thermostatische Regelung: Bereich 8–30 °C

• Brillant-Thermostatkopf mit Flüssigkeitssensor, manuell einstellbar

• Befestigungsgewinde des Kopfes: M30 x 1,5

• Versorgung der Anlage auf der Seite des Thermostatkopfes

• Versorgungsventil: Kv 0,18–0,60 (Kvs 0,07–0,87)

• Rücklaufventil: Kv 0,17–1,45 (Kvs 1,05)

• Anschlussgewinde zum Heizkörper: Außengewinde G1/2”

• maximale Betriebstemperatur: 120 °C

• Nenndruck: 1 MPa

Im Lieferumfang enthalten:

• Thermostatventil mit Vollausstellung

• Rückschlagventil

• Thermostatkopf Brillant

• Klemmverschraubungen für PEX-Rohre 16x2 (M22x1,5) – 2 Stück

• Stopfen G1/2” – 2 Stück

Zusätzliche Informationen:

• Ausführung: rechts

• Farbe: grau / graphit (C12)
