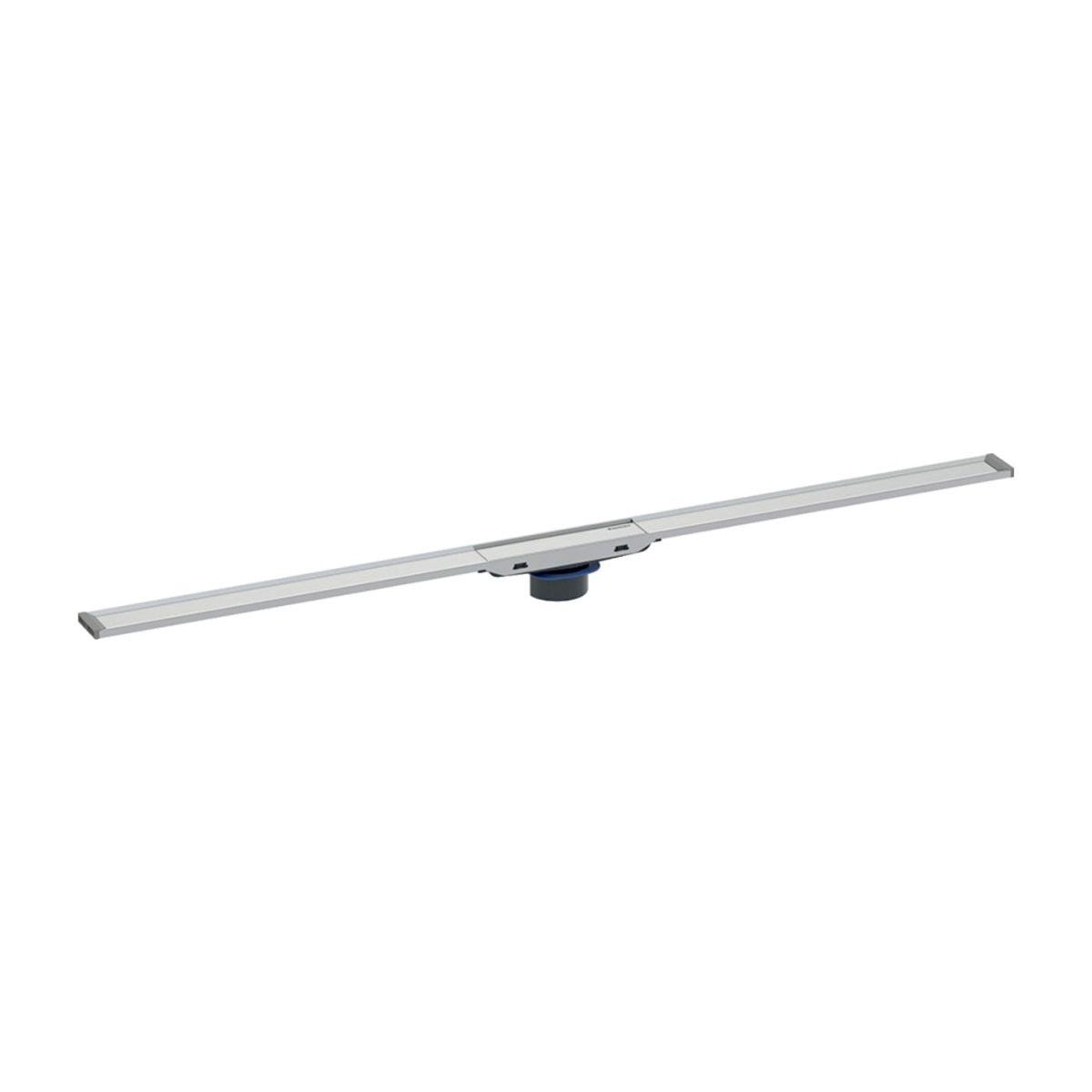

Der CleanLine20-Linienablauf ist eine neue Dimension des Komforts in Ihrem Badezimmer. Er ist für bodengleiche Duschen konzipiert, bei denen Stil genauso wichtig ist wie Funktionalität. Die Rinne hat eine minimalistische, rechteckige Form und ist aus elektropoliertem Edelstahl gefertigt, was ihr eine besonders hohe Langlebigkeit verleiht. Sie ist mit einer Reihe von Funktionen ausgestattet, die den Nutzungskomfort erhöhen. Dank der offenen Oberfläche sammeln sich keine Verschmutzungen in den Ecken an – da sie aus einem einzigen Element besteht, gibt es keine Ecken, in denen sich schwer zu entfernende Verschmutzungen ansammeln könnten. Ein praktischer Korb verhindert das Verstopfen des Abflusses. Die Auffangrinne CleanLine20 ist ein Synonym für Luxus, und Sie – Sie haben ihn verdient.

Anwendung

- zur Wasserableitung aus bodengleichen Duschen

- für die Montage im Raum oder an der Wand

- zur Verlegung in Dünnbettmörtel

- für Verbundabdichtungen

Eigenschaften

- Qualitätskontrolle gemäß EN 1253-3

- Sammelrinne, kürzbar

- Stärke der Keramikfliesen auf dem Boden 8–35 mm

- Möglichkeit zur Einstellung von Höhe, Neigung und Verschiebung der Linienablaufrinne

- einfache Reinigung

- Wasserableitung über der Mehrschichtdichtung

- Länge (L): 30–130 cm

- Breite (B): 4,3 cm

- Höhe (H): 0,8 cm

- Rahmen: elektropolierter Edelstahl

- Oberfläche: gebürsteter Edelstahl

Lieferumfang

- Kamm-Einsatz

- Einlassstutzen mit Ausgleichsring

- 2 Steckanschlüsse

- Saugnapf

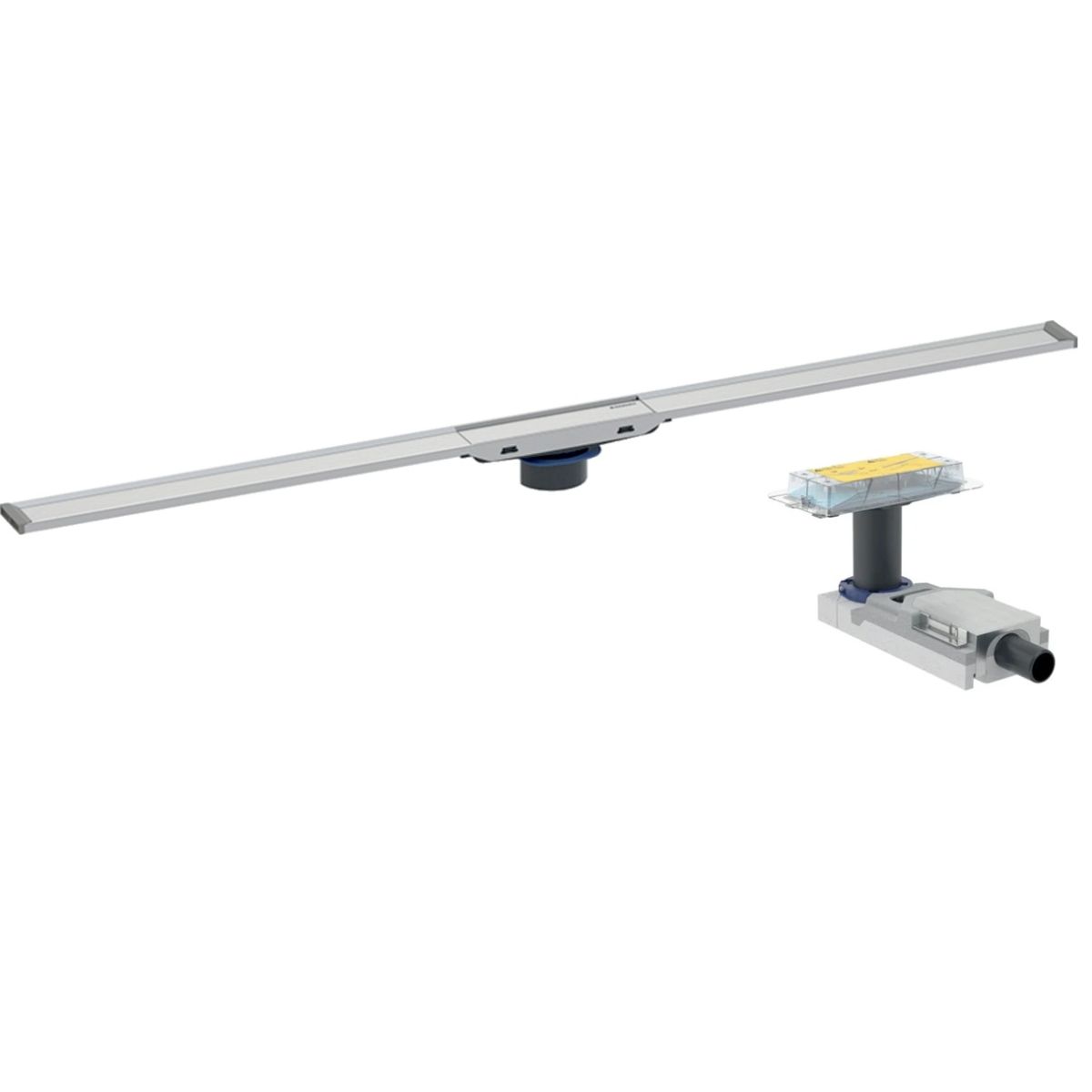

Der CleanLine-Ablauf ist ein unverzichtbarer Bestandteil des Geberit CleanLine-Linienablaufs. Seine hohe Durchflussleistung gewährleistet einen reibungslosen Wasserabfluss selbst bei den leistungsstärksten Regenduschen und Duschköpfen – unabhängig von der Wassermenge nimmt der Ablauf das Wasser stets auf und schützt das Badezimmer vor Überschwemmungen.
Der gesamte Ablauf ist schallisoliert, was bedeutet, dass der Wasserfluss praktisch unhörbar ist. Er verfügt zudem über Befestigungslöcher, mit denen er einfach verschraubt werden kann, um ein versehentliches Verrutschen beim Vergießen des Estrichs zu verhindern.

- für die Montage in Innenräumen
- zur Ableitung von Wasser aus den Geberit-Linienabläufen der Serie CleanLine
- für Böden mit einer Aufbaustärke von 65–90 mm
- zur Verwendung mit mehrschichtigen Abdichtungen
- zur Ableitung von Abwasser aus einem Duschkopf
- für die Montage bei geringer Bodenaufbauhöhe
- im Gegensatz zu den Anforderungen der Norm EN 1253 beträgt die Siphonhöhe nur 30 mm
- Mindestestrichhöhe am Einlauf 65 mm
- rundum vorinstalliertes Dichtungsvlies, Breite 10 cm, zur Verbindung von Abdichtungssystemen
- EPS-Grundelement zur Schalldämmung und Siphonmontage
d = 4 cm
DN 40
B = 13 cm
H = 6,5 cm
H1 = 6,5 – 17,5 cm
h = 3,2 cm
L = 30 cm
L1 = 35,8 cm

Das Set enthält:
- Deckel für Schutzkasten mit Referenzkante
- Anwendung auf Dünnbettmörtel
- Siphon aus PE-HD
- Befestigungsmaterial
