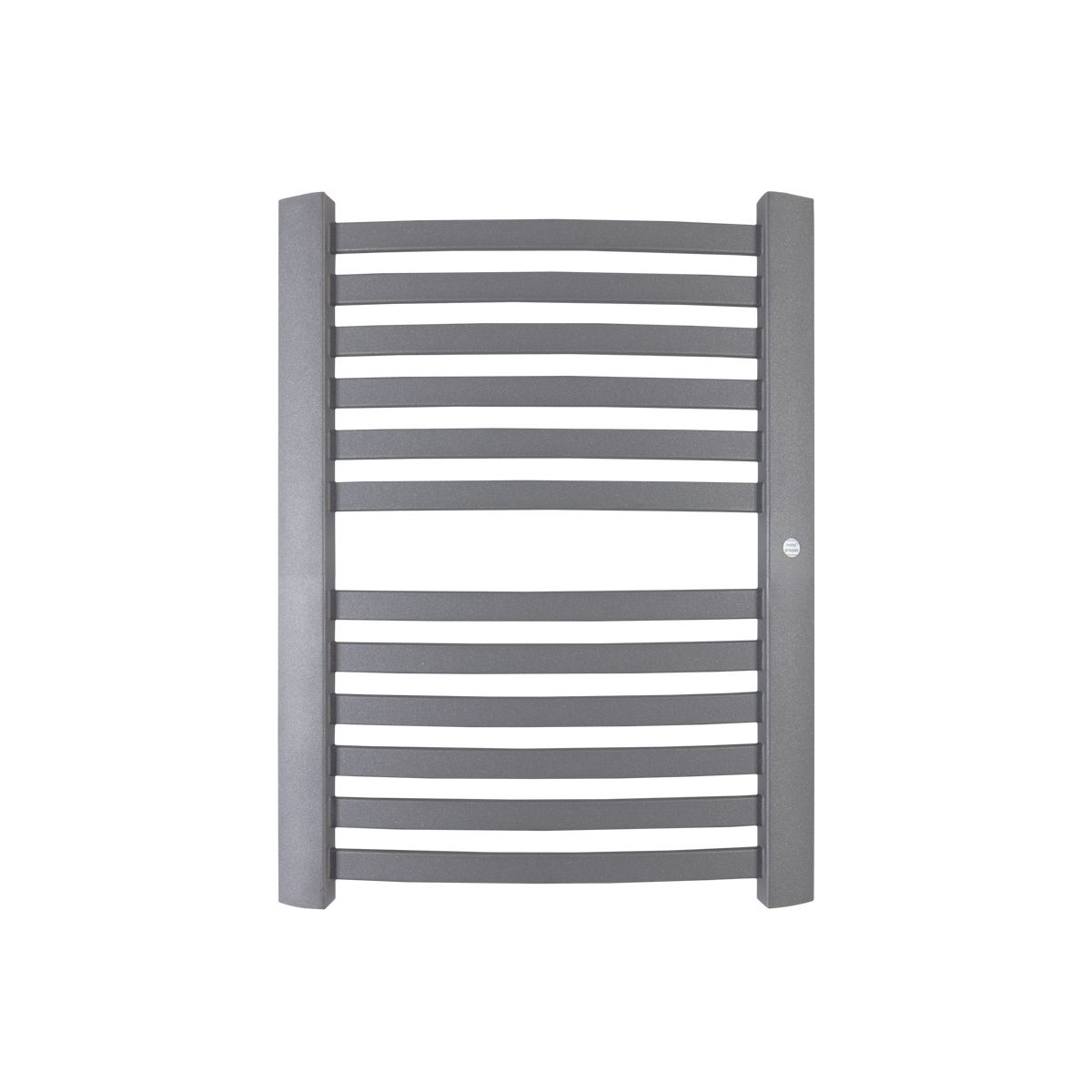

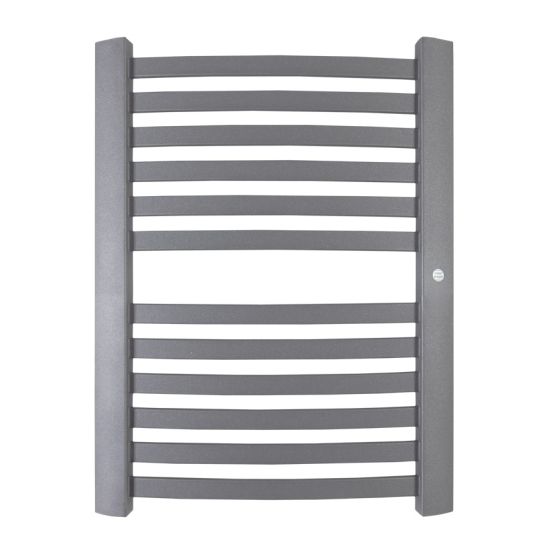

• Farbe Graphit (C12)
• Stahlheizkörper
• moderne dreieckige Kollektoren und horizontale Profile
• besonders einfache Montage

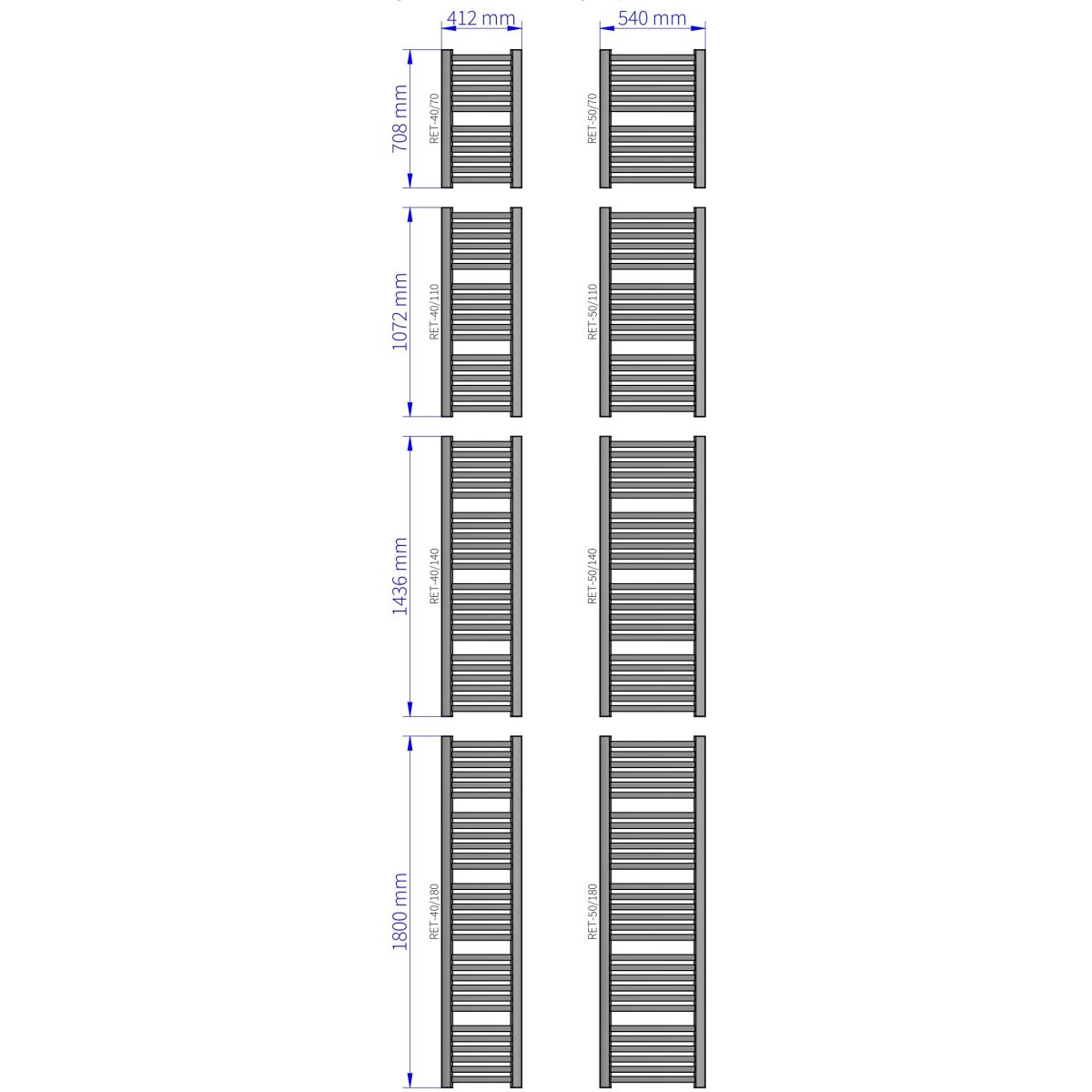

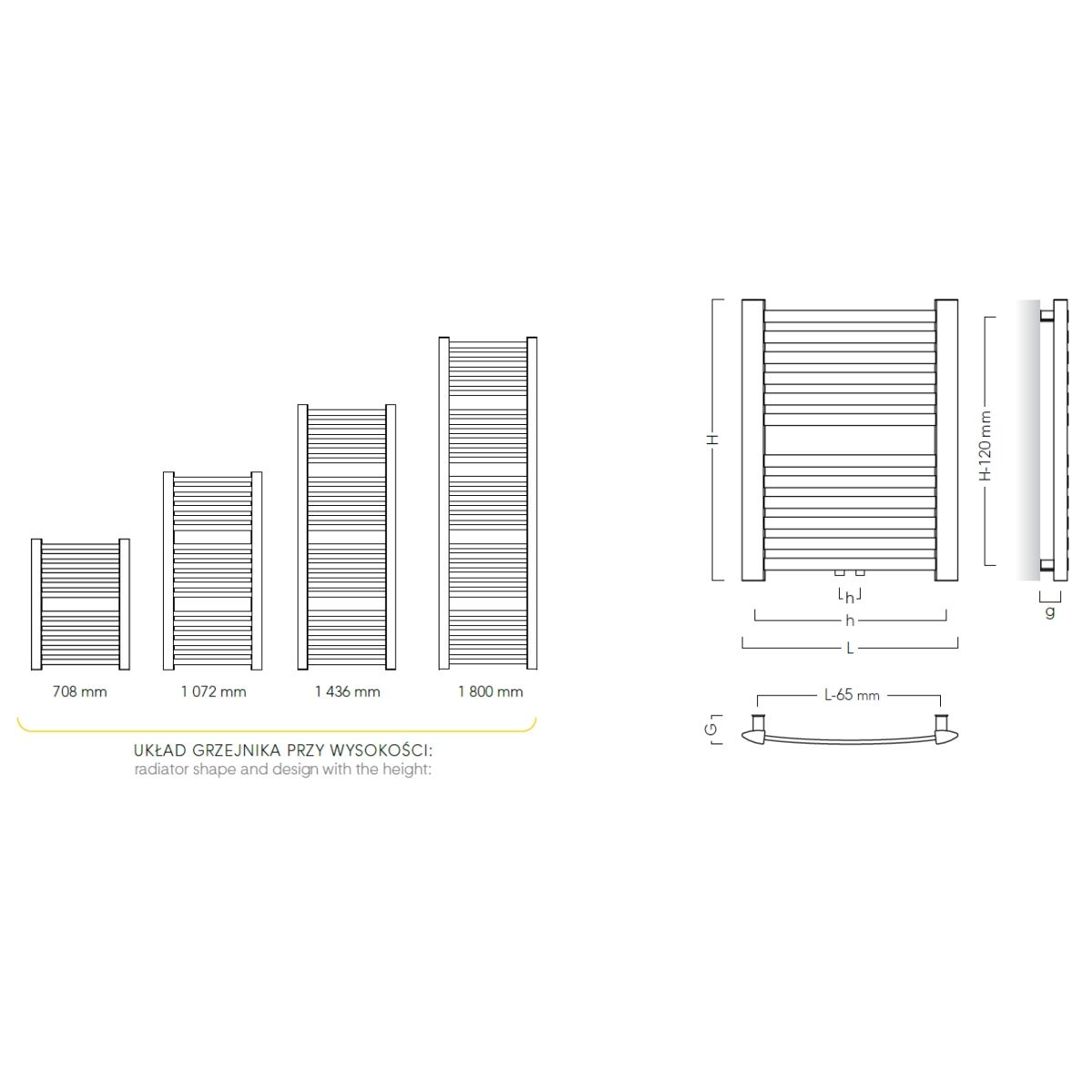

• Breite (L) 540 mm
• Höhe (H) 708 mm
• Tiefe (G) 70-80 mm
• Anschluss unten an den Kollektoren
• Anschlussabstand (h) 465 mm
• Leistung bei Parametern 55/45/20 °C: 190 W
• Leistung bei Parametern 75/65/20 °C: 361 W
• Leistung für Parameter 90/70/20 °C: 454 W
• empfohlene Heizleistung 300 W
• dreischichtige Lackbeschichtung

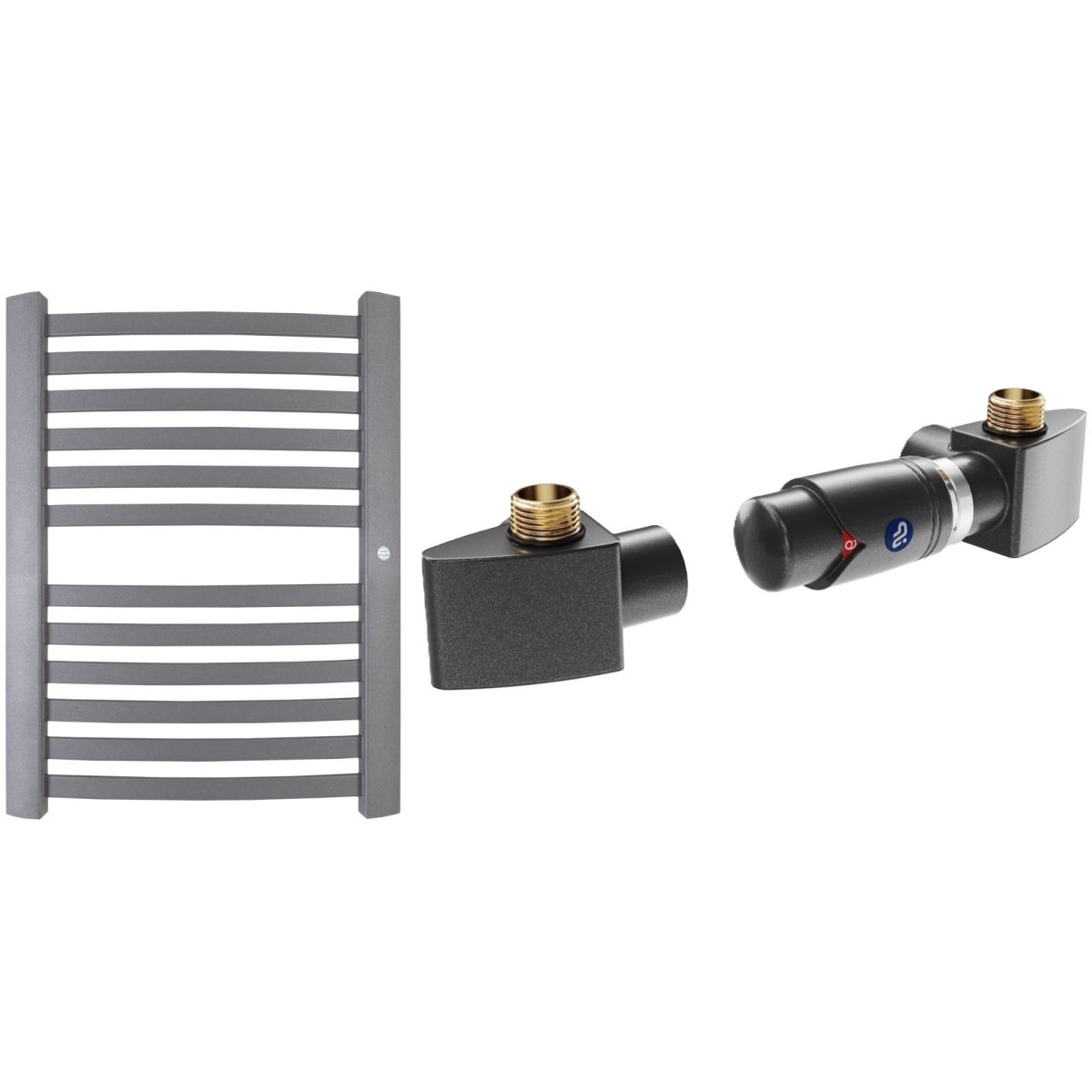

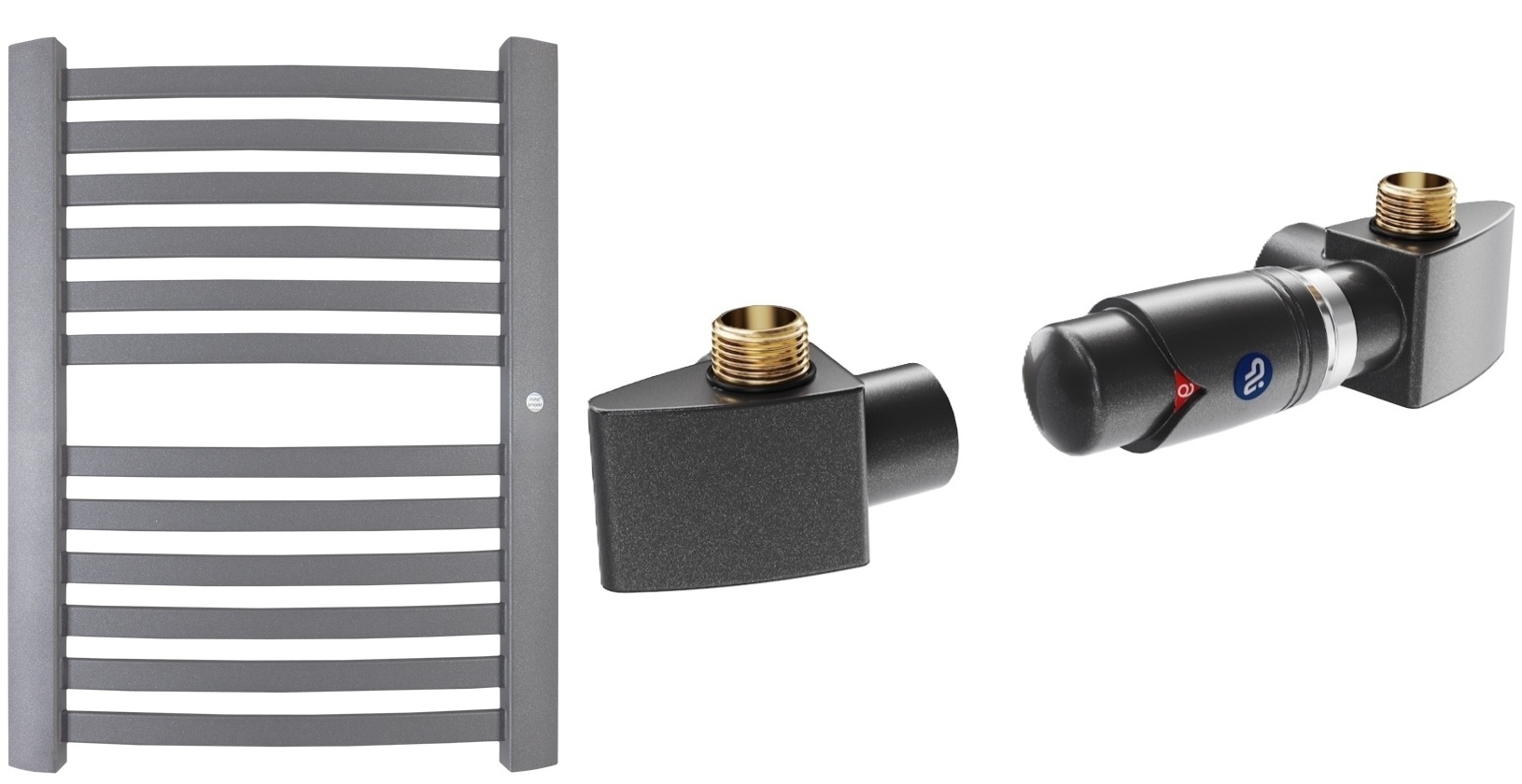

Instal Projekt Z17 Thermostat-Set, abgewinkelt, axial, dreieckig
Spezielle Ventilgarnitur für RETTO-Heizkörper von Instal Projekt, geeignet für die Montage in Anlagen mit Unterversorgung. Für die Versorgung im linken Verteiler ist das rechte Ventil zu montieren, für die Versorgung im rechten Verteiler das linke Ventil. Der elektrische Heizkörper ist im Rücklaufkollektor der Anlage zu montieren. Das Set ermöglicht eine präzise Temperaturregelung und einen zuverlässigen Betrieb bei hohen Temperaturen und hohem Druck.

Produktmerkmale:

• Winkelventil, axial, dreieckig

• Thermostatische Regelung: Bereich 8–30 °C

• Brillant-Thermostatkopf mit Flüssigkeitssensor, manuell einstellbar

• Befestigungsgewinde des Kopfes: M30 x 1,5

• Versorgung der Anlage auf der Seite des Thermostatkopfes

• Versorgungsventil: Kv 0,18–0,60 (Kvs 0,07–0,87)

• Rücklaufventil: Kv 0,17–1,45 (Kvs 1,05)

• Anschlussgewinde zum Heizkörper: Außengewinde G1/2”

• maximale Betriebstemperatur: 120 °C

• Nenndruck: 1 MPa

Im Lieferumfang enthalten:

• Thermostatventil mit Vollausstellung

• Rückschlagventil

• Thermostatkopf Brillant

• Klemmverschraubungen für PEX-Rohre 16x2 (M22x1,5) – 2 Stück

• Stopfen G1/2” – 2 Stück

Zusätzliche Informationen:

• Ausführung: rechts

• Farbe: grau/graphit (C12)
