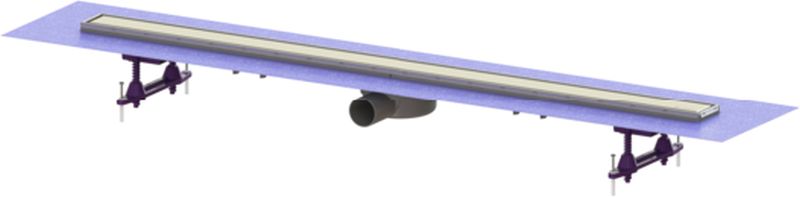

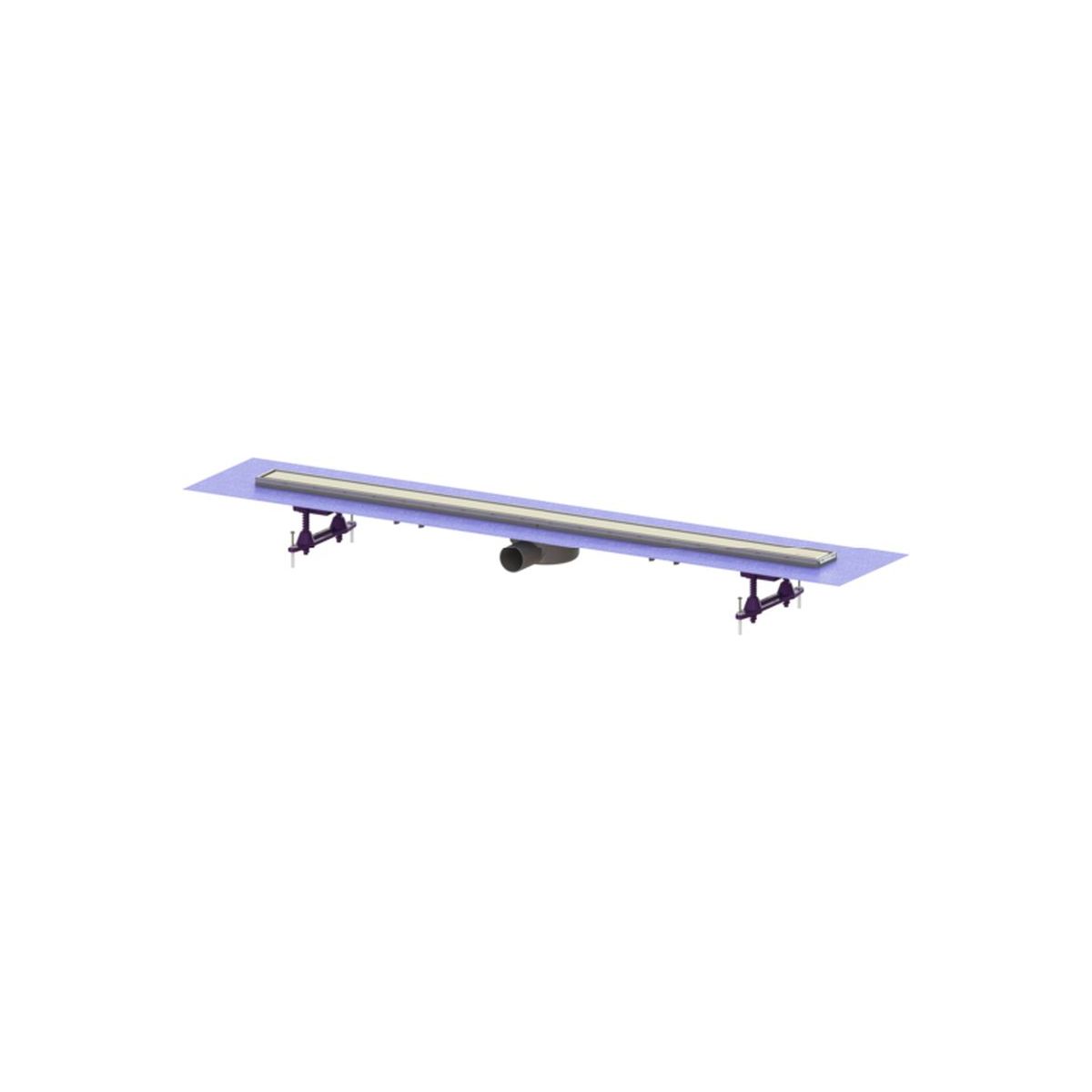

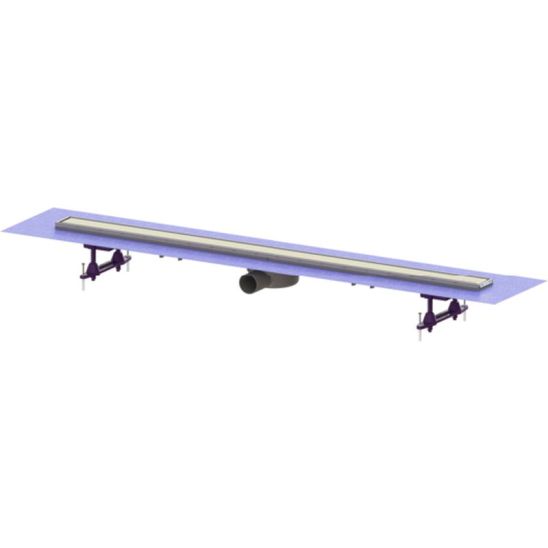

Der Linearablauf Linearis Compact mit geschweißtem ABS-Körper ist für die lineare Entwässerung in Innenräumen geeignet. Der Deckel kann zum Verkleben von Fliesen umgedreht werden. Mit vorgefertigten Öffnungen für Sickerwasser und Siphon.

Ausführung:

- System: 125

- integrierter Siphon

- Art der Abdichtung: Verbundabdichtung

- Öffnungen für Sickerwasser: vorbereitet

Abdichtung am Aufsatz: werkseitig montierte Dichtungsmatte (fzmu) gemäß DIN 18534

- Wasserdichtigkeitsklasse nach DIN 18534-1: W0-I

- Höhe der Wassersperre: 22 mm

Allgemeine Merkmale:

- Nennweite (DN): 50

- Außendurchmesser (DA): 50

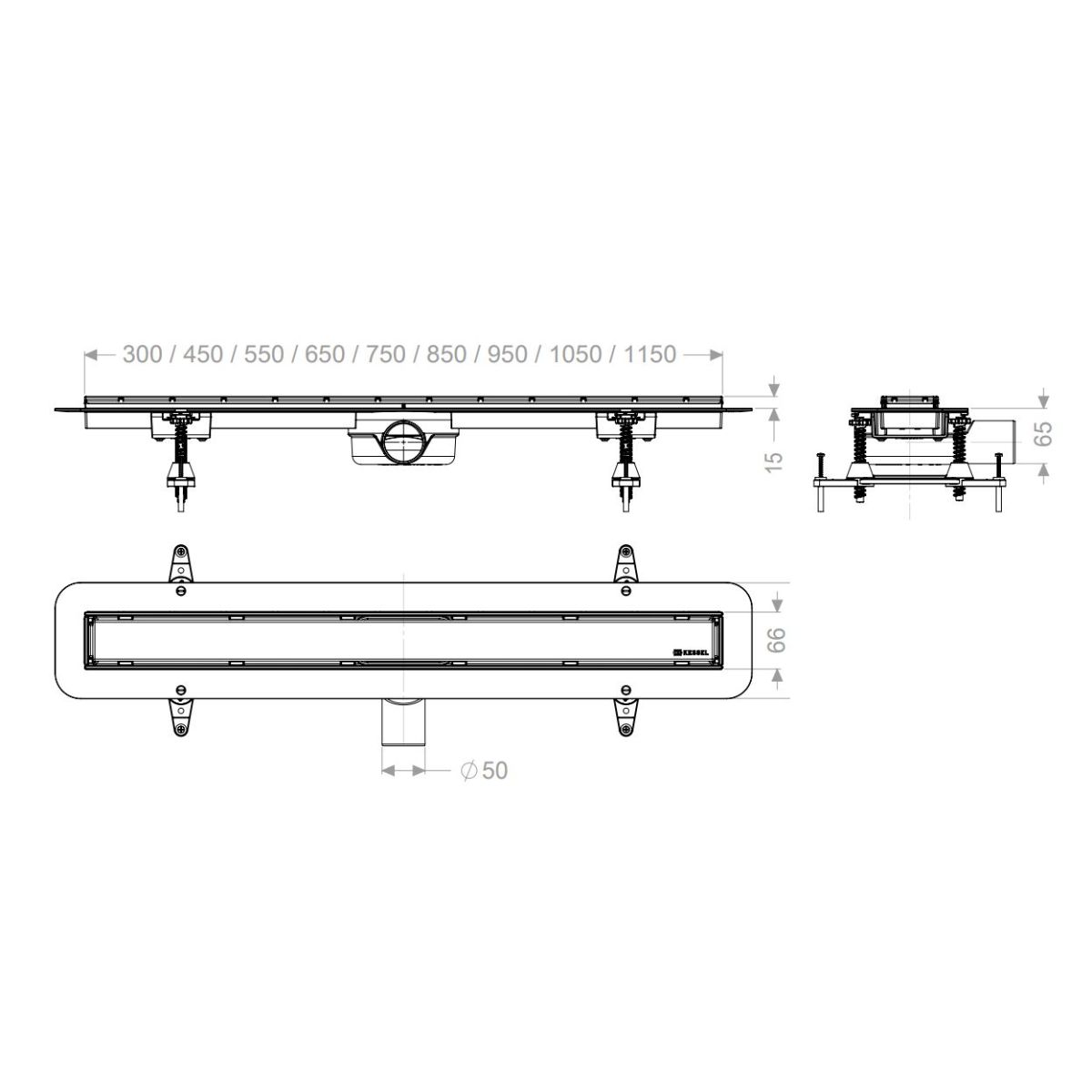

Abmessungen:

- Breite: 191 mm

- Höhe: 80 mm

- null: 1 215 mm

Behälter:

- Anzahl der Abflüsse: 1 ST

- Einbautiefe: 80 mm

Behälter / Grundkörper:

- Material des Ablaufkörpers: ABS

Eigenschaften des Deckels:

- Art des Deckels: Edelstahldeckel

- Design-Gitter: optional zum Einkleben von Fliesen

- Material der Abdeckung: Edelstahl V2A

- Farbe der Abdeckung: silber

- max. Bodenstärke: 15 mm

- Belastungsklasse: K 3 (EN 1253-1)

- Verriegelung: eingesteckt

Gitterrost:

- Rahmenlänge: 1 150 mm

- Rahmenbreite: 66 mm

- Rahmenmaterial: Edelstahl V2A

Material der Kappe: ABS

- Durchfluss (l/s) bei 10 mm Überhöhung: 0,6 l/s

- Durchfluss (l/s) bei 20 mm Überhöhung: 0,7 l/s

- Durchflussmenge (l/s) ohne Überhöhung: 0,5 l/s

- Möglichkeit der Verwendung eines optionalen Multistop-Trockensiphons für den Abfluss (separat erhältlich)
