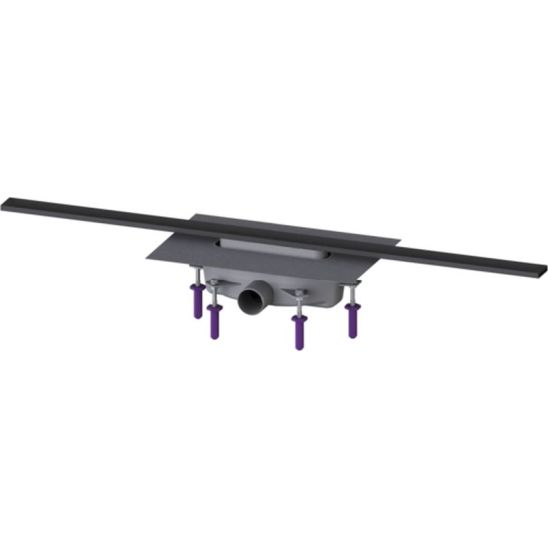

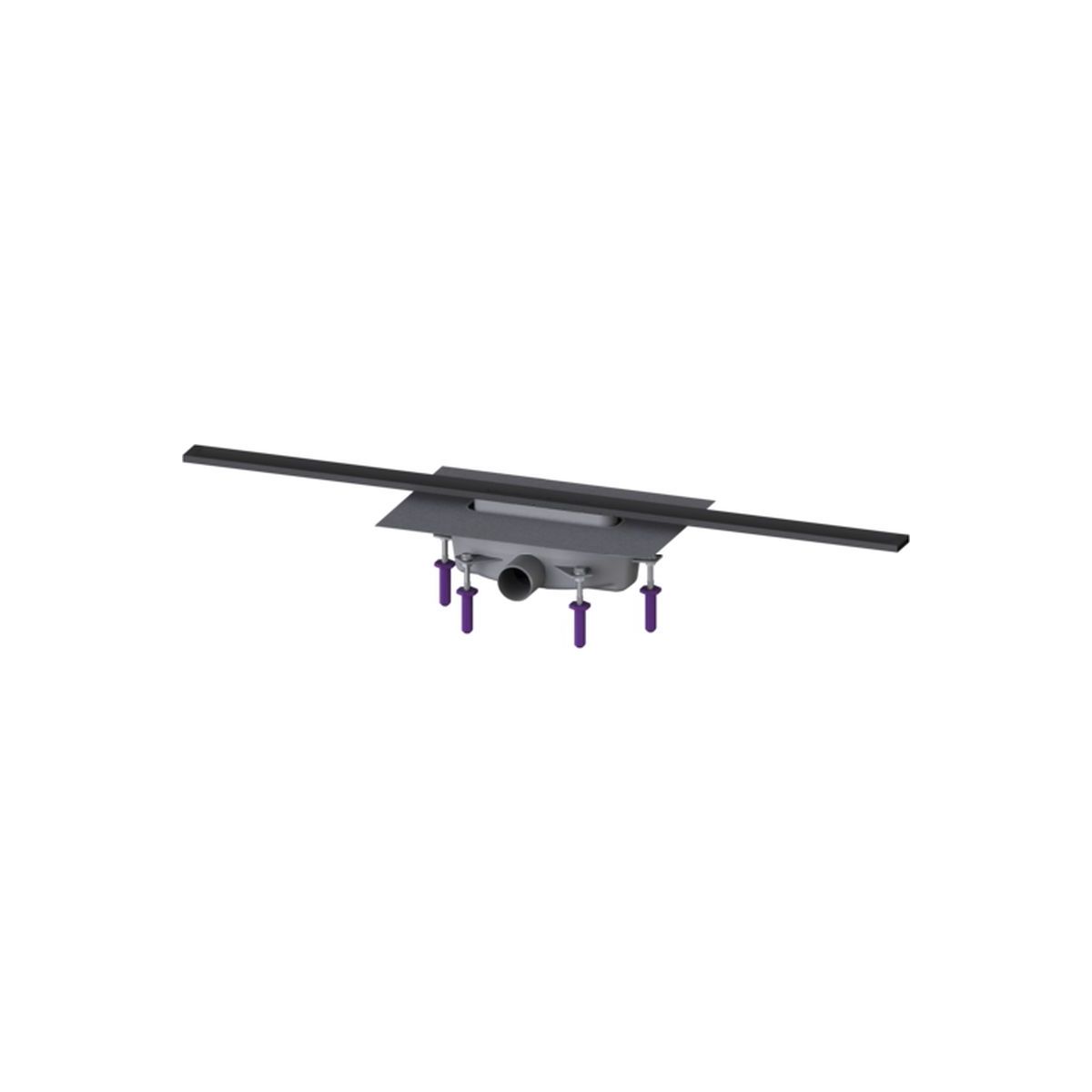

Der schmale Linienablauf Linearis Infinity für den flächenbündigen Einbau eignet sich für die Linienentwässerung in Wohn- und Industriebereichen. Das Ablaufprofil aus Edelstahl 1.4404 (V4A) kann gerade oder mit drei Winkelstücken (30°, 45° und 90°) verlängert werden. Der Körper aus PP ist mit Schall- und Schwingungsdämpfern (Stifte). Der Ablauf verfügt über einen Flansch mit Schnappverschluss und einer werkseitig montierten Abdichtungsmatte gemäß den Normen PN-EN 1253-1 und DIN 18534-1-W3-I. Das Ablaufprofil kann im Flansch mit Schnappverschluss längs und quer verschoben werden, um Bautoleranzen auszugleichen. Mit Siphon mit 50 mm Wasserverschluss. Eine offene Ablauföffnung für Sickerwasser verhindert ein Überfluten der Dichtfläche durch Stauung.

Ausführung:

- Siphon: mit 50 mm Wasserverschluss

- Art der Abdichtung: werkseitig montierte Dichtungsmatte (fzmu) nach DIN 18534

Wasserdichtigkeitsklasse nach DIN 18534-1: W0-I

- Höhe des Wasserverschlusses: 50 mm

Allgemeine Merkmale:

- Nennweite (DN): 50

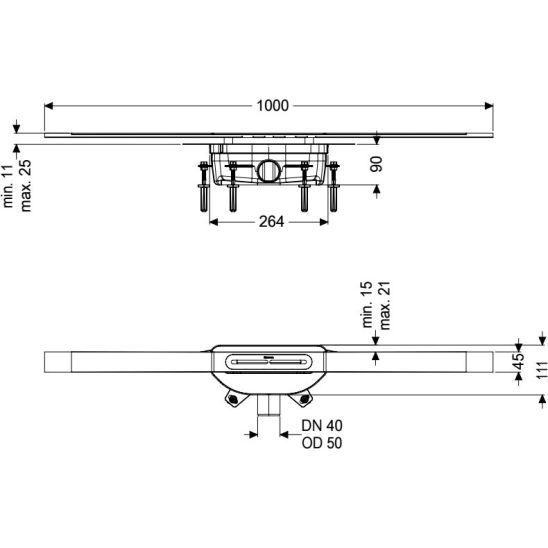

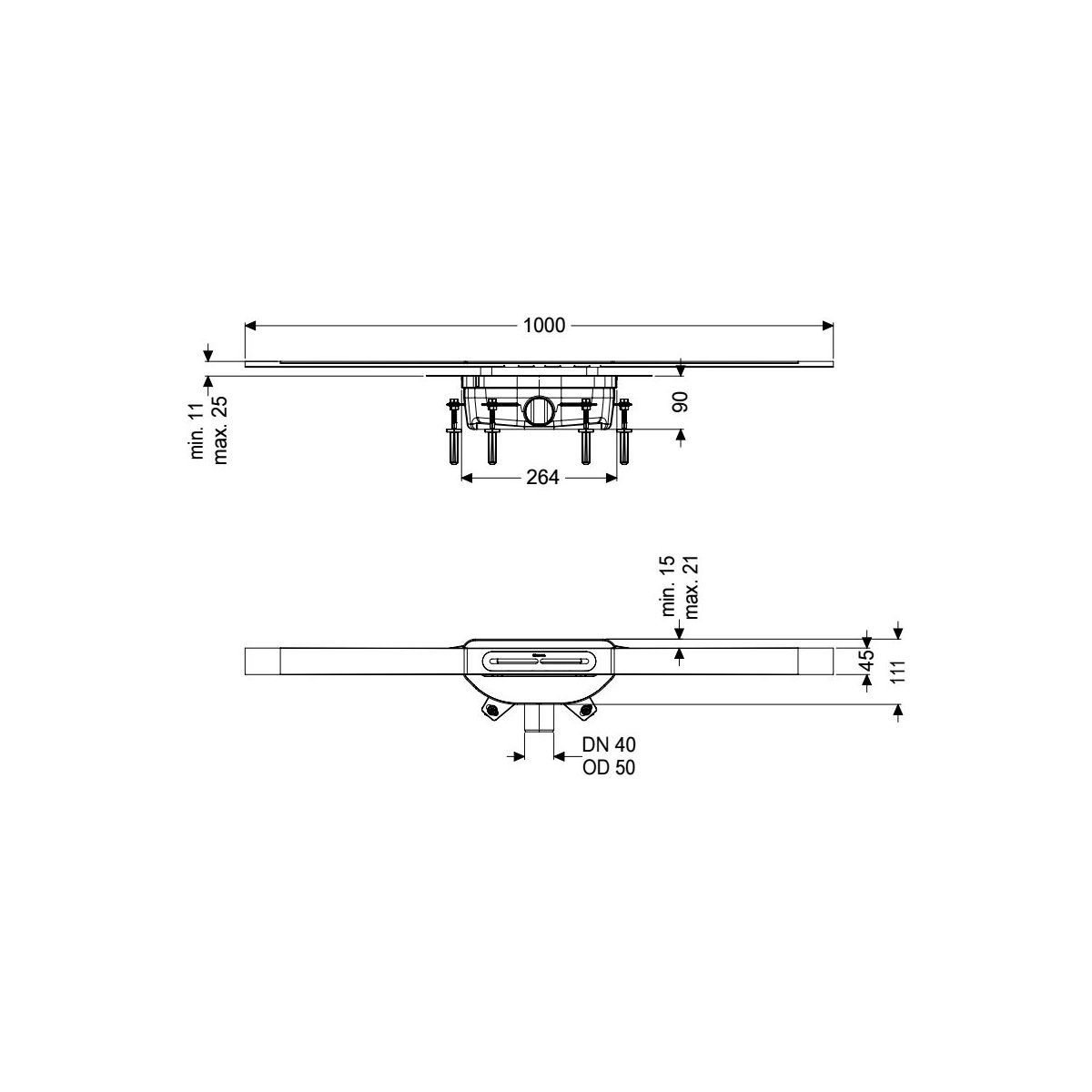

Abmessungen:

- Länge: 264 mm

- Breite: 111 mm

- min. Einbauhöhe: 90 mm

Behälter:

- Nennweite des Abflusses (DN): 50

- Nennweite des Abflusses (DA): 50

Behälter / Grundkörper:

- Material des Ablaufkörpers: PP

- Stutzenvariante: seitlich

Eigenschaften des Deckels:

- Deckeltyp: Edelstahldeckel

- Material des Deckels: Edelstahl V4A

- Min. Höhe der Abdeckung: 11 mm

- max. Bodenstärke: 25 mm

- Belastungsklasse: K 3 (EN 1253-1)

- Länge: 1 000 mm

- Breite: 45 mm

- Oberfläche: Schwarz, gebürstete Oberfläche

- Verriegelung: eingesteckt

Form des Sockels: quadratisch

- Durchfluss (l/s) bei 10 mm Überströmung: 0,6 l/s

- Durchflussmenge (l/s) bei 20 mm Überströmung: 0,8 l/s
