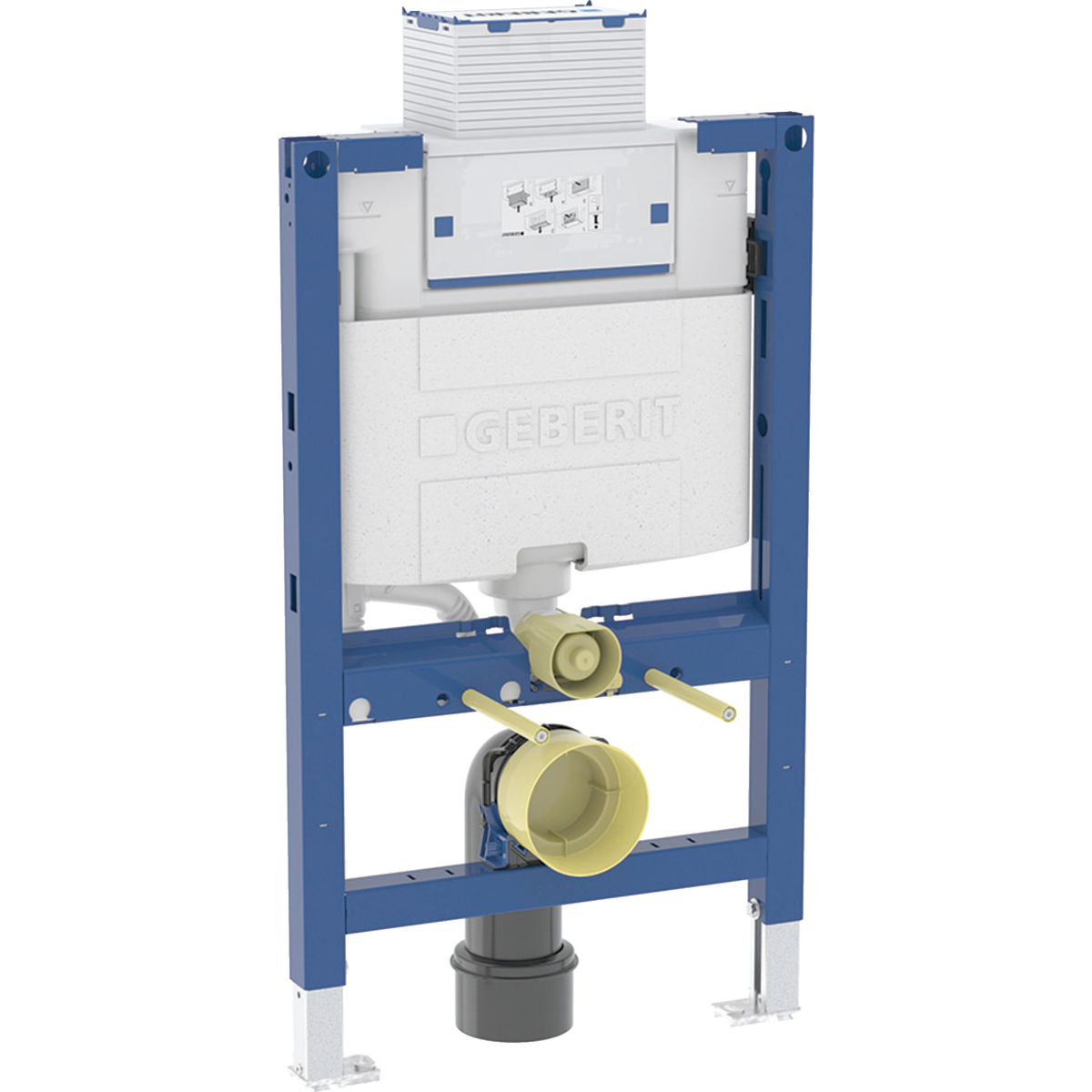

Der Unterputz-Montagerahmen Geberit Duofix mit Unterputz-Spülkasten Omega 12 cm ist eine moderne und äußerst langlebige Lösung für anspruchsvolle Kunden, die die Montage einer Wand-WC-Schüssel ermöglicht. Ein solcher Rahmen eignet sich aufgrund seiner niedrigen Bauweise hervorragend für kleine Toiletten, da er eine ästhetische Verdeckung des Spülkastens auch bei geringer Einbauhöhe ermöglicht. Dank des effizienten Abflussventils können Sie die Menge und die Kraft des Spülwassers regulieren, und das Füllventil garantiert einen leisen – sogar unhörbaren – Betrieb des Spülkastens. Der Rahmen hat eine 10-jährige Garantie und eine 50-jährige Verfügbarkeit von Ersatzteilen – so finden Sie immer eine Lösung, wenn beispielsweise hartes Wasser die Ventile verkalkt. Dieser Rahmen ist Teil des Geberit WC-Systems – kombinieren Sie ihn mit einer Toilettenschüssel mit TurboFlush-Spülung, um die effektivste Spülung zu erhalten, die die Normen um das Zehnfache übertrifft, und eine noch nie dagewesene Ruhe im Badezimmer zu genießen.

- für Metall- und Holzwände

- für Geberit Duofix Systemwände

- zur Montage in Teilwandkonstruktionen

- für Bodenhöhen von 0–25 cm

- für Wand-WCs

Technische Daten

- Druck 10–1000 kPa

- max. Wassertemperatur 25 °C

- Werkseinstellung der Spülwassermenge 6 l / 3 l

- Einstellbereich für Spülung mit großer Wassermenge 4 l / 4,5 l / 6 l / 7,5 l

- Einstellbereich für Spülung mit geringer Wassermenge 2–4 l

- Durchfluss bei 3 bar 0,16 l/s

- Mindestdurchflussdruck 10 kPa

- Berechnungsdurchfluss 0,09 l/s

- Material: Stahl

- Serie 2025

- statischer, selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung

- Rahmen für hängende WC-Becken mit Anschlussmaßen gemäß EN 33 und einem Auszug von bis zu 70 cm

- Rahmen mit vorgebohrter Öffnung ø 9 mm zur Befestigung in Holzkonstruktionen

- Drehbare Füße, geeignet für die Montage in Profilen U UW 50 und UW 75

- Die Füße können ohne Werkzeug und ohne zusätzliche Komponenten in der Geberit Duofix-Systemschiene montiert werden

- verzinkte Befestigungsfüße, korrosionsgeschützt, rutschfest

- Anschlusswinkel mit der Möglichkeit der Montage in verschiedenen Tiefen ohne Werkzeug, Einstellbereich 45 mm

- Unterputzspülkasten Geberit Omega 12 cm, mit Kondenswasserschutz

- Betätigung von oben oder von vorne, geeignet für Zweistufenspülung

- bei Werkseinstellung sofortige Nachspülung möglich

- Montage- und Servicearbeiten am Unterputzspülkasten ohne Werkzeug

- Wasseranschluss seitlich links oder hinten links

- Schutzabdeckung der Revisionsöffnung kürzbar, schützt vor Feuchtigkeit und Verschmutzung

- mit Schutzschlauch für den Zulauf zu Geberit AquaClean Dusch-WCs und zum Anschlussrohr

- Befestigung des Elektroanschlusses und der Power & Connect Box

Lieferumfang

- Wasseranschluss R 1/2", Typ MasterFix und MeplaFix, mit integriertem Eckventil und Drehknopf

- Schutzabdeckung für die Revisionsöffnung

- Anschlussset für WC, ø 90 mm

- Anschlussbogen 90° aus PE-HD, ø 90 mm

- Übergangsmuffe aus PE-HD, ø 90 / 110 mm

- Befestigungs- und Schutzmaterialien
