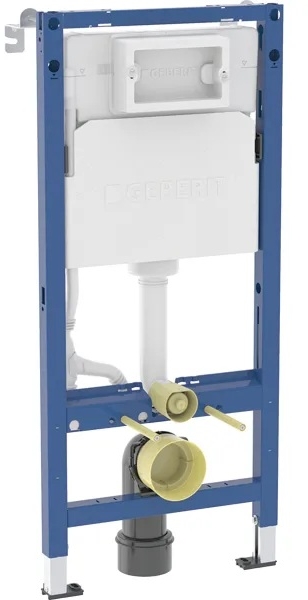

Der Geberit Duofix Delta Unterputz-WC-Rahmen wird werkseitig komplett mit Wandhalterungen geliefert, sodass diese nicht separat erworben werden müssen. Dieser selbsttragende Rahmen ist für den Einbau in Leichtbauwände (Gipskarton) vorgesehen und gewährleistet eine stabile Aufhängung von Wand-WC-Becken mit einem Gewicht von bis zu 400 kg. Die Konstruktion ist mit einer von vorne betätigbaren Delta-Spülung mit vollständiger Kondensatisolierung ausgestattet, die ausschließlich mit Betätigungstasten der Serie Geberit Delta kompatibel ist. Im Lieferumfang sind neben den genannten Distanzhaltern auch alle erforderlichen Anschlussrohre, ein Abflussbogen, M12-Gewindestangen sowie ein Satz Befestigungselemente enthalten. Nicht im Lieferumfang enthalten sind hingegen der Spültaster und die Dämmmatte, die individuell nach eigenen ästhetischen und technischen Anforderungen ausgewählt werden müssen.

Anwendung

- für Metall- und Holz-Vorwände

- zur Montage in Installationswänden mit Teilhöhe oder Raumhöhe

- zur Montage in raumhohen Trennwänden

- für Bodenhöhen von 0–20 cm

- für hängende WC-Becken mit einer Länge von bis zu 70 cm

Technische Daten

- Druck 10–1000 kPa

- max. Wassertemperatur 25 °C

- Werkseinstellung der Spülmenge 6 l / 3 l

- Einstellbereich für die Vollspülung: 4 l / 4,5 l / 6 l / 7,5 l

- Einstellbereich für die Spülung mit geringer Wassermenge 2–4 l

- Durchfluss bei 3 bar 0,16 l/s

- Mindestdurchflussdruck 10 kPa

- Bemessungsdurchfluss 0,09 l/s

- Material: Stahl

Eigenschaften

- Serie 2025

- statischer, selbsttragender Rahmen, durch Pulverbeschichtung vor Korrosion geschützt

- Rahmen für Wand-WC-Becken mit Anschlussmaßen gemäß EN 33 und einem Auszug von bis zu 62 cm

- alternative Befestigungsposition des Distanzbügels

- Kunststofffüße

- Fußtiefe geeignet für die Montage in U-Profilen UW 50

- verzinkte, korrosionsgeschützte Montagefüße

- Anschlussbogen mit werkzeugloser Montage

- Geberit Delta Unterputzspülkasten 12 cm, mit Kondensationsschutz

- für Frontbetätigung, geeignet für Ein- und Zweimengenspülung sowie Spülung mit „Stopp“-Funktion

- bei Werkseinstellung ist eine sofortige Nachspülung möglich

- Wasseranschluss hinten oder oben mittig

- mit Schutzhülse für den Zulauf zu Geberit AquaClean-Dusch-WCs und für das Anschlusskabel

- Befestigung für den elektrischen Anschluss

Lieferumfang

- Wasseranschluss R 1/2", Typ MasterFix und MeplaFix, mit integriertem Eckventil und Adapterring

- Schutzabdeckung für Revisionsöffnung, aus Polystyrolschaum

- 2 Distanzbolzen

- 2 Distanzhalter

- WC-Anschlussset, ø 90 mm

- 90°-Anschlussbogen aus PE-HD, ø 90 mm

- PVC-Übergangsstück, ø 90 / 100 mm

- Befestigungs- und Schutzmaterial
