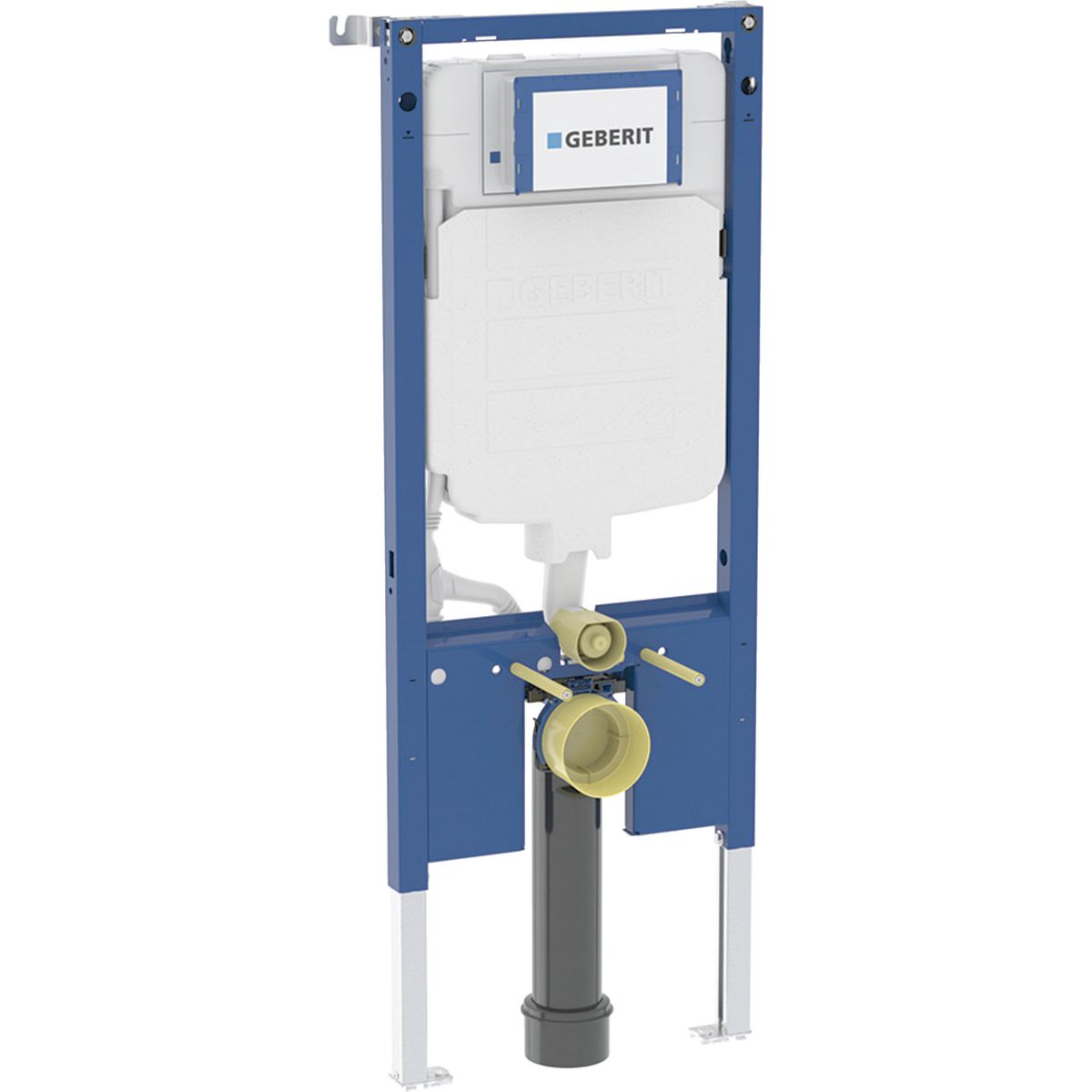

Der Unterputz-Rahmen Geberit Duofix Sigma 8 cm ist ein kompletter und äußerst robuster WC-Rahmen für die Montage in Leichtbauwänden. Es handelt sich um eine leistungsstarke, langlebige und in vielen Badezimmern bewährte Lösung, mit der Sie alles verstecken können, was im Raum nicht unbedingt ins Auge fallen sollte. Dank des Unterputz-Montagegestells vergrößern Sie Ihr Badezimmer optisch (insbesondere dank seines nur 8 cm dicken Spülkastens) und gewinnen zusätzlich Platz für eine beliebige Gestaltung. Die Langlebigkeit der Komponenten des Montagegestells und seine einzigartige Konstruktion machen die Montage und Wartung des Systems äußerst schnell und einfach.

Anwendung

- für Leichtbau

- für den Einbau in Teilwand- oder Raumhohe Installationswände

- für hängende WC-Becken mit Anschlussmaßen gemäß EN 33:2011

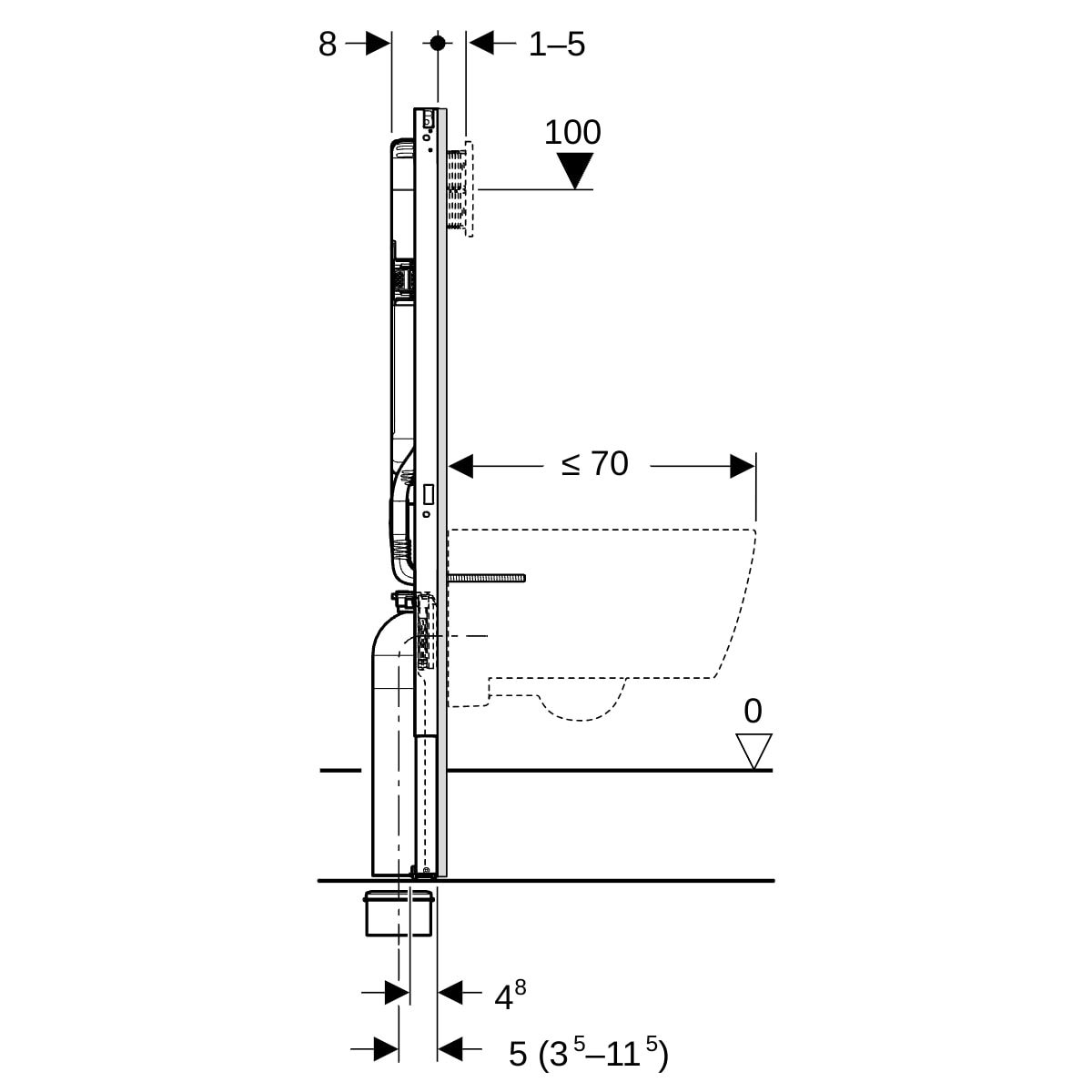

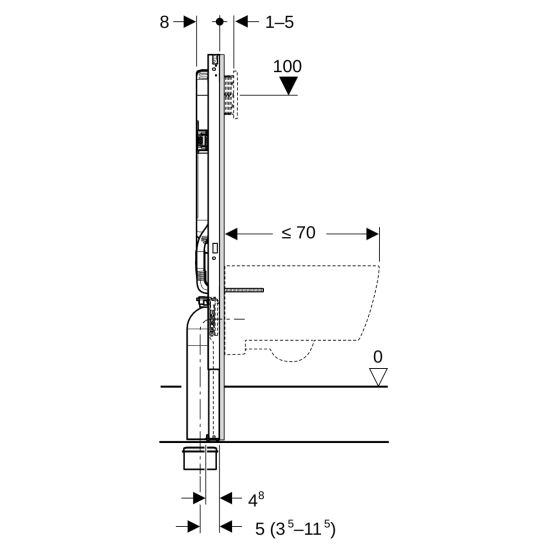

- für Wand-WCs mit einer Länge von bis zu 70 cm

- für Einhebel-, Zweigriff- und/oder Spülungen mit Stoppfunktion

- für Bodenaufbauten von 0–20 cm Höhe

Technische Daten

- Druck 10–1000 kPa

- maximale Wassertemperatur 25 °C

- Werkseinstellungen für die Spülwassermenge 6 und 3 l

- Einstellbereich für die Spülung mit großer Wassermenge 4,5 / 6 / 7,5 l

- Einstellbereich für Spülung mit geringer Wassermenge 3–4 l
- Möglichkeit zur Einstellung einer Spülung von 4/2 l

Eigenschaften

- Serie 2016

- pulverbeschichteter selbsttragender Rahmen

- Rahmen mit gebohrter Öffnung ø 9 mm zur Befestigung in Holzkonstruktionen

- Rahmen für Toilettenschüsseln mit kleiner Auflagefläche (bei strapazierfähiger Wandverkleidung)

- verzinkte Befestigungsfüße

- stufenlose Höhenverstellung der Halterungen für die Befestigungsfüße

- Montagefüße mit Selbstbremsfunktion

- Fußtiefe geeignet für die Montage in U-Profilen UW 50 und Geberit Duofix-Systemschienen

- Werkzeuglose Befestigung des Abflussstutzens mit Tiefenverstellung

- Verlängertes Anschlussbogenstück zum Anschluss im Boden

- Schallgedämmte Befestigung des Anschlussstücks

- Frontbetätigte Unterputzspülkasten

- Unterputzspülkasten mit Kondenswasserschutz

- Bei Werkseinstellung sofortige Nachspülung möglich

- Montage- und Wartungsarbeiten am Unterputzspülkasten ohne Werkzeug

- Wasseranschluss oben links

- Schutzabdeckung der Revisionsöffnung schützt vor Feuchtigkeit und Verschmutzung

- Schutzabdeckung kürzbar, passend für wandbündige Betätigungstaster

- Ausgestattet mit einem Schutzrohr für den schnellen Wasseranschluss an Geberit AquaClean Dusch-WCs

- mit der Möglichkeit, einen elektrischen Anschluss zu befestigen

- Passende Spültasten aus den Serien: Sigma, Sigma01, Sigma 10, Sigma 20, Sigma 21, Sigma 30, Sigma 30 1M, Sigma 50, Sigma 60, Sigma 70, Sigma 80

Lieferumfang

- Wasseranschluss R 1/2“, Typ MF, mit integriertem Eckventil und Drehknopf

- Schutzabdeckung für die Revisionsöffnung

- 2 Distanzhalter

- Anschlussset für WC, ø 90 mm

- 90°-Anschlussbogen aus PE-HD, ø 90 mm

- Übergangsmuffe aus PE-HD, ø 90 / 110 mm

- 2 Schutzkappen

- 2 Gewindestangen M12

- Befestigungselemente
