Anwendung:

- für Metall- und Holz-Trennwände

- für Geberit Duofix-Systemwände

- für den Einbau in Installationswände mit Teil- oder Raumhöhe

- für den Einbau in raumhohe Trennwände

- für Bodenhöhen von 0–25 cm

- für Wandtoiletten

Technische Daten:
- Druck 10–1000 kPa

- max. Wassertemperatur 25 °C

- Werkseinstellung der Spülwassermenge 6 l / 3 l

- Einstellbereich für die Vollspülung: 4 l / 4,5 l / 6 l / 7,5 l

- Einstellbereich für die Spülung mit geringer Wassermenge: 2–4 l

- Durchfluss bei 3 bar 0,16 l/s

- Mindestdurchflussdruck 10 kPa

- Bemessungsdurchfluss 0,09 l/s

- Material: Stahl

Eigenschaften:
- Serie 2025

- statischer, selbsttragender Rahmen, durch Pulverbeschichtung vor Korrosion geschützt

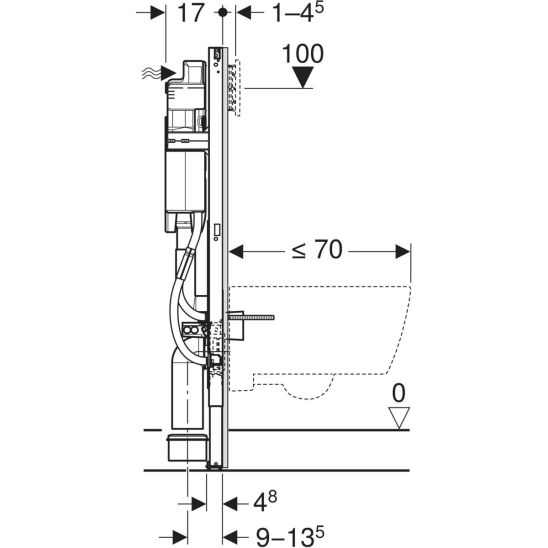

- Rahmen für Wand-WCs mit Anschlussmaßen gemäß EN 33 und einem Auszug von bis zu 70 cm

- Möglichkeit der Höhenverstellung des WC-Sitzes bei der Montage des Rahmens, Verstellbereich 41–46 cm

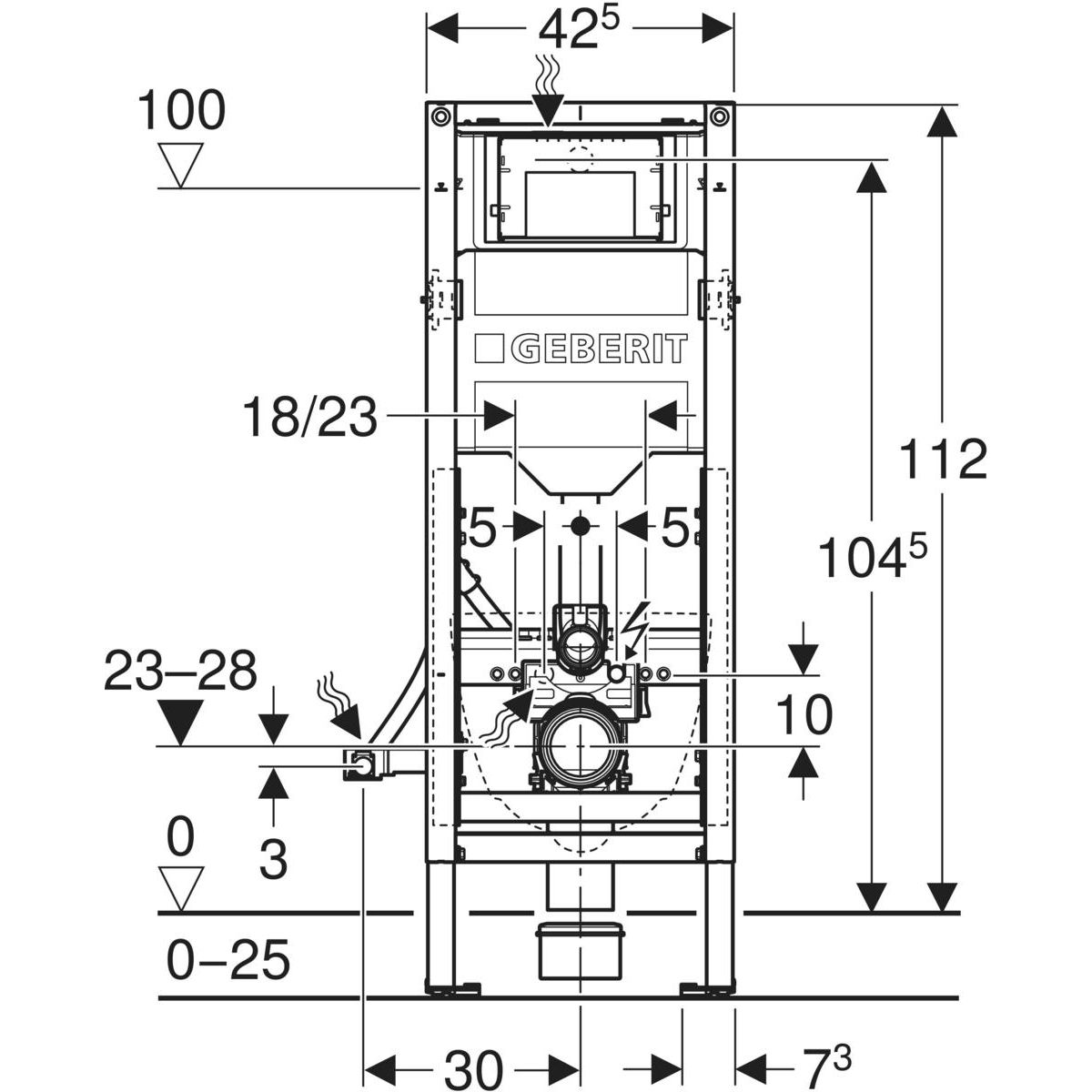

- Rahmenbreite nur 42,5 cm, Möglichkeit zur Montage von Haltegriffen und Handläufen näher an der Rahmenachse

- mit ausziehbarer Platte zur seitlichen Befestigung über dem Element an Metall- oder Holzprofilen oder an Geberit Duofix-Konstruktionselementen

- drehbare Füße, geeignet für die Montage in U-Profilen UW 50 und UW 75

- Die Füße lassen sich werkzeuglos und ohne zusätzliche Komponenten in der Geberit Duofix-Systemschiene montieren

- verzinkte Montagefüße, korrosionsgeschützt, rutschfest

- Anschlussbogen mit werkzeugloser Montage in verschiedenen Einbautiefen, Verstellbereich 45 mm

- Geberit Sigma Unterputzspülkasten 12 cm, mit Kondenswasserschutz

- für Frontbetätigung, geeignet für Ein- und Zweimengenspülung sowie Spülung mit „Stopp“-Funktion

- bei Werkseinstellung ist eine sofortige Nachspülung möglich

- Montage- und Servicearbeiten am Unterputzspülkasten ohne Werkzeug

- Wasseranschluss hinten oder oben in der Mitte

- kürzbare Schutzabdeckung für die Revisionsöffnung, schützt vor Feuchtigkeit und Verschmutzung

- mit Schutzschlauch für den Zulauf zu Geberit AquaClean-Dusch-WCs oder für die Anschlussleitung

- Befestigung für den elektrischen Anschluss und die Power & Connect Box

Im Lieferumfang enthalten:

- Wasseranschluss R 1/2", Typ MasterFix und MeplaFix, mit integriertem Eckventil und Drehknopf

- Schutzabdeckung für die Revisionsöffnung

- WC-Anschlussset, ø 90 mm

- 90°-Anschlussbogen aus PE-HD, ø 90 mm

- Übergangsstutzen aus PE-HD, ø 90 / 110 mm

- Befestigungs- und Schutzmaterial
