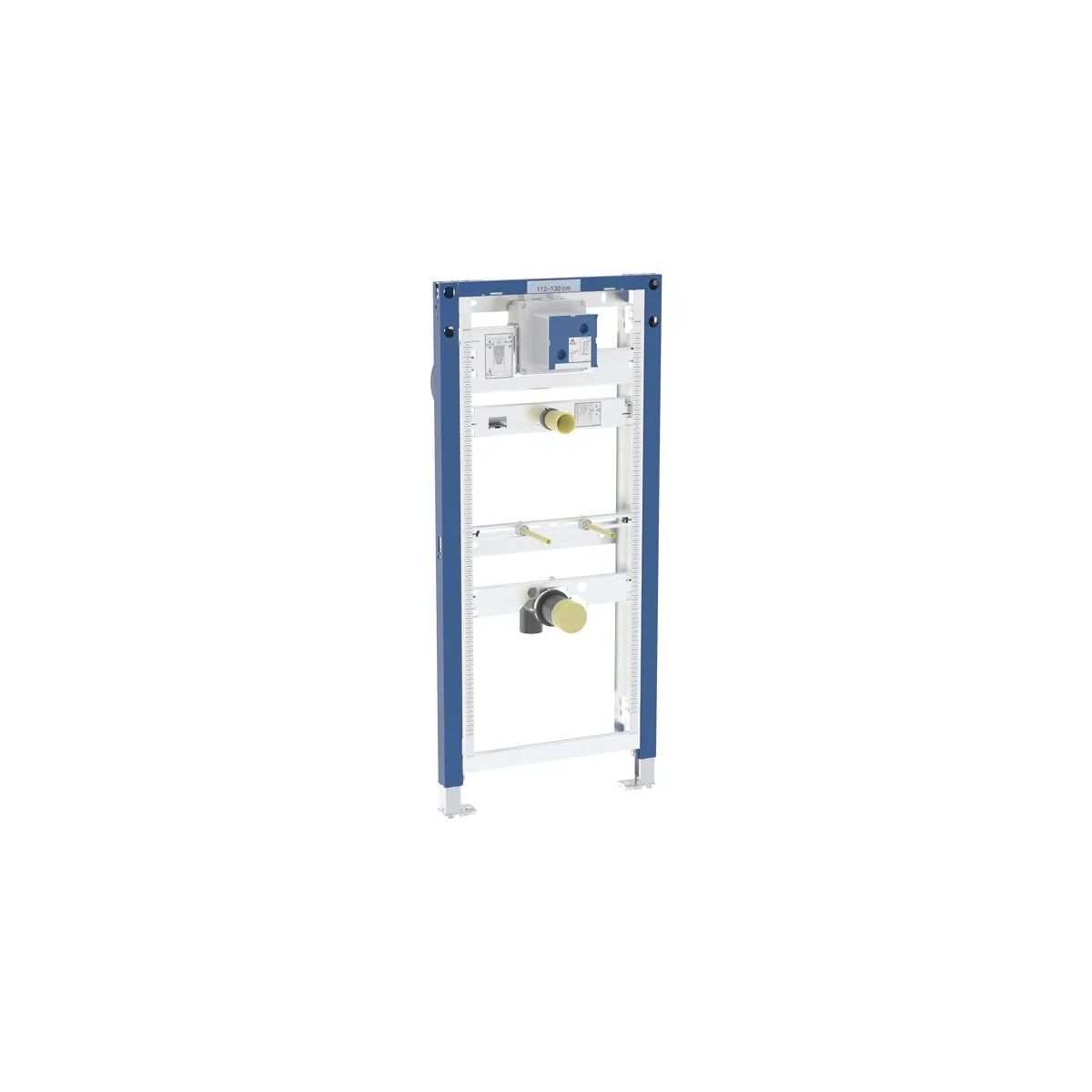

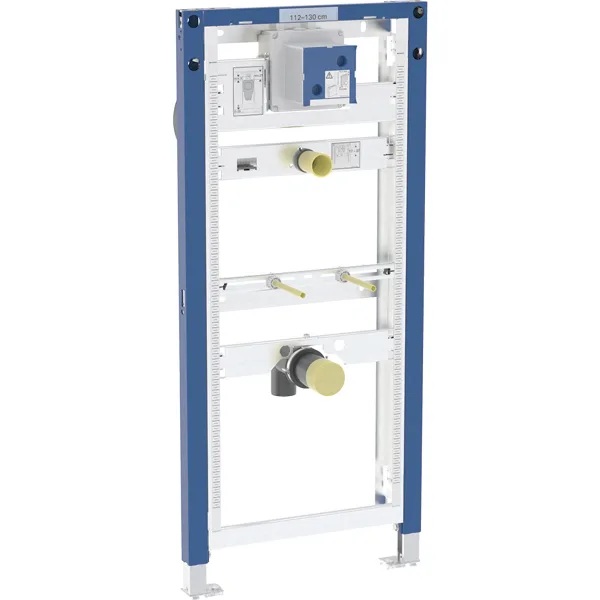

Geberit Duofix – Unterputz-Urinal-Montagesystem 111.616.00.2 mit einstellbarer Montagehöhe

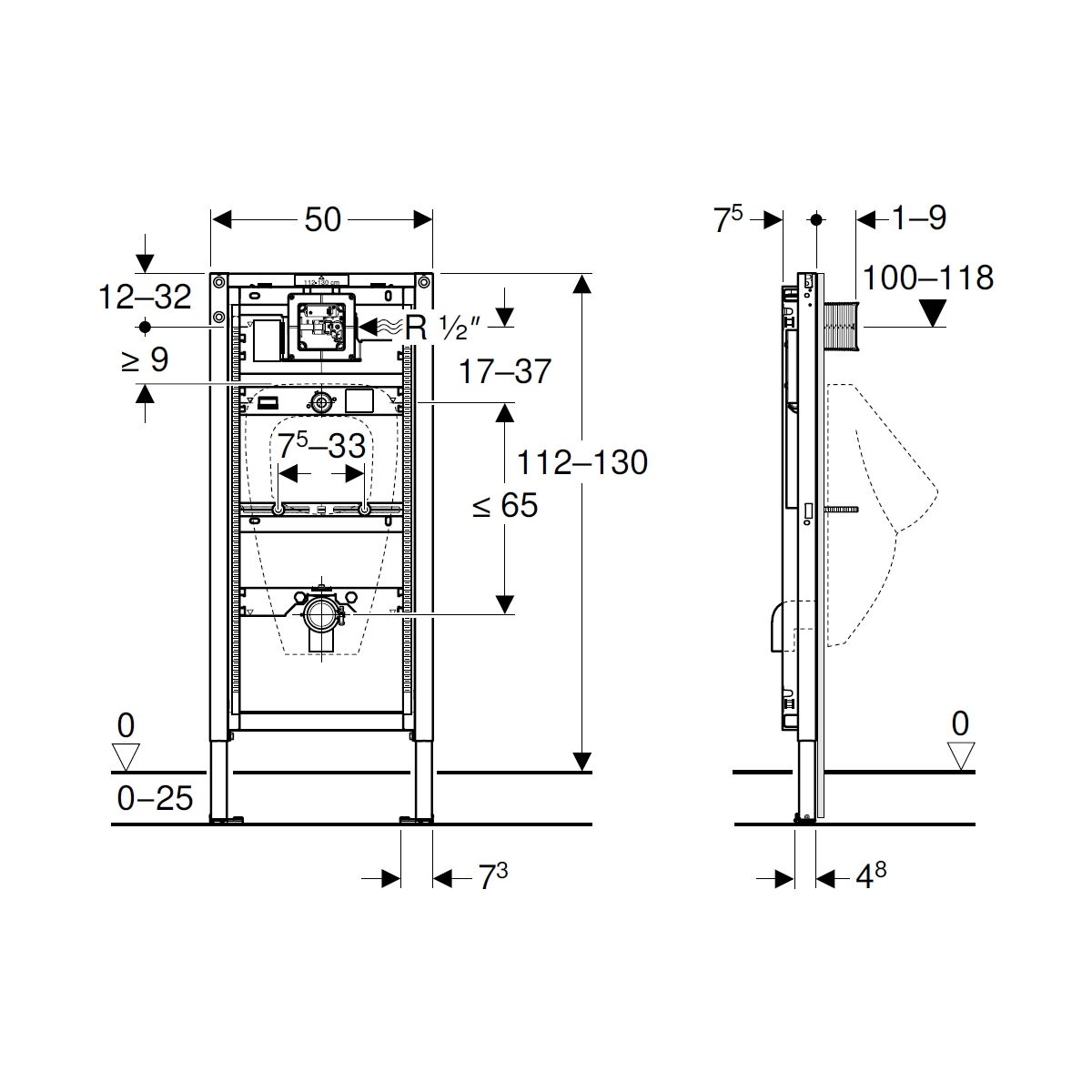

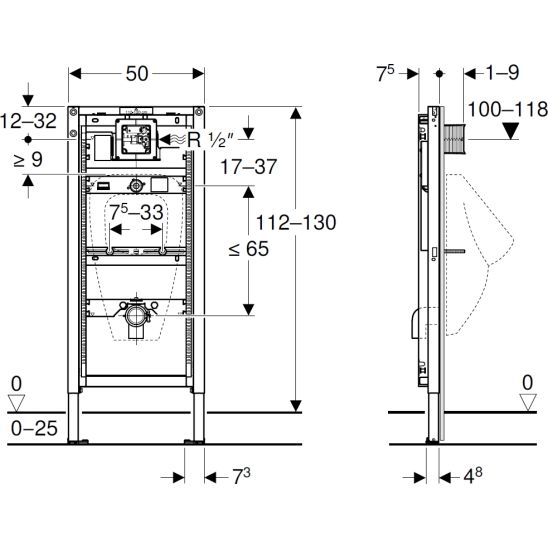

Geberit Duofix Unterputz-Urinalsystem 111.616.00.2 ist die Lösung für alle, die Wert auf präzise Verarbeitung und eine reibungslose Montage legen. Der selbsttragende, pulverbeschichtete Stahlrahmen schützt die Konstruktion wirksam vor Korrosion, und die Höhenverstellung im Bereich von 112–130 cm ermöglicht die Anpassung des Rahmens an das jeweilige Urinalmodell. Im Lieferumfang enthalten sind u. a. ein Urinal-Siphon (Ø 50 mm), ein Abflussbogen aus PE-HD sowie ein Anschlussbogen R 1/2" – die Installation kann ohne zusätzliche Bauteile beginnen. Der Betriebsdruck beträgt 100–800 kPa, der maximale Wasserdruck bei der Druckprüfung 1600 kPa und die maximale Wassertemperatur 30 °C.

Die Konstruktion des Duofix- Rahmens – was sich hinter der Wand verbirgt

Der Rahmen ist für den Leichtbau konzipiert – er eignet sich sowohl für Metall- und Holz-Tragwände als auch für Geberit Duofix-Systemwände, was ihn zur ersten Wahl für moderne und minimalistische Innenräume macht, in denen ein klares, von sichtbaren Armaturen freies Erscheinungsbild gefragt ist. Die schwenkbaren Füße lassen sich werkzeuglos in den U-Profilen UW 50 und UW 75 montieren. Der universelle Einbaukasten ist mit den Geberit-Spülventilen für Urinale kompatibel, und die Schutzabdeckung der Revisionsöffnung (10,5 × 10,5 cm) ermöglicht den Servicezugang. Der Wasseranschluss vom Typ MasterFix und MeplaFix ist auf der rechten Seite des Kastens angebracht.

Duofix-Urinalsystem – flexible Montage

Geberit Duofix wird in Installationswänden mit Teil- oder Raumhöhe sowie in raumhohen Trennwänden montiert. Die Konstruktion unterstützt Bodenstärken von 0 bis 25 cm, und die M8-Urinalklemmen sind in Breite und Höhe verstellbar. Der Rahmen ist für die Montage von Geberit Urinal-Spülsystemen sowie für die Montage von Urinalen mit Sprühkopf geeignet – hierfür ist eine zusätzliche Geberit Zulauftraverse (Art.-Nr. 242.042.00.1) erforderlich, die separat erhältlich ist.
