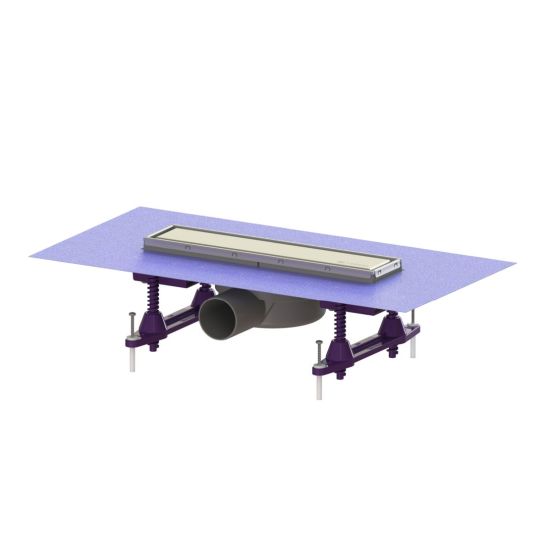

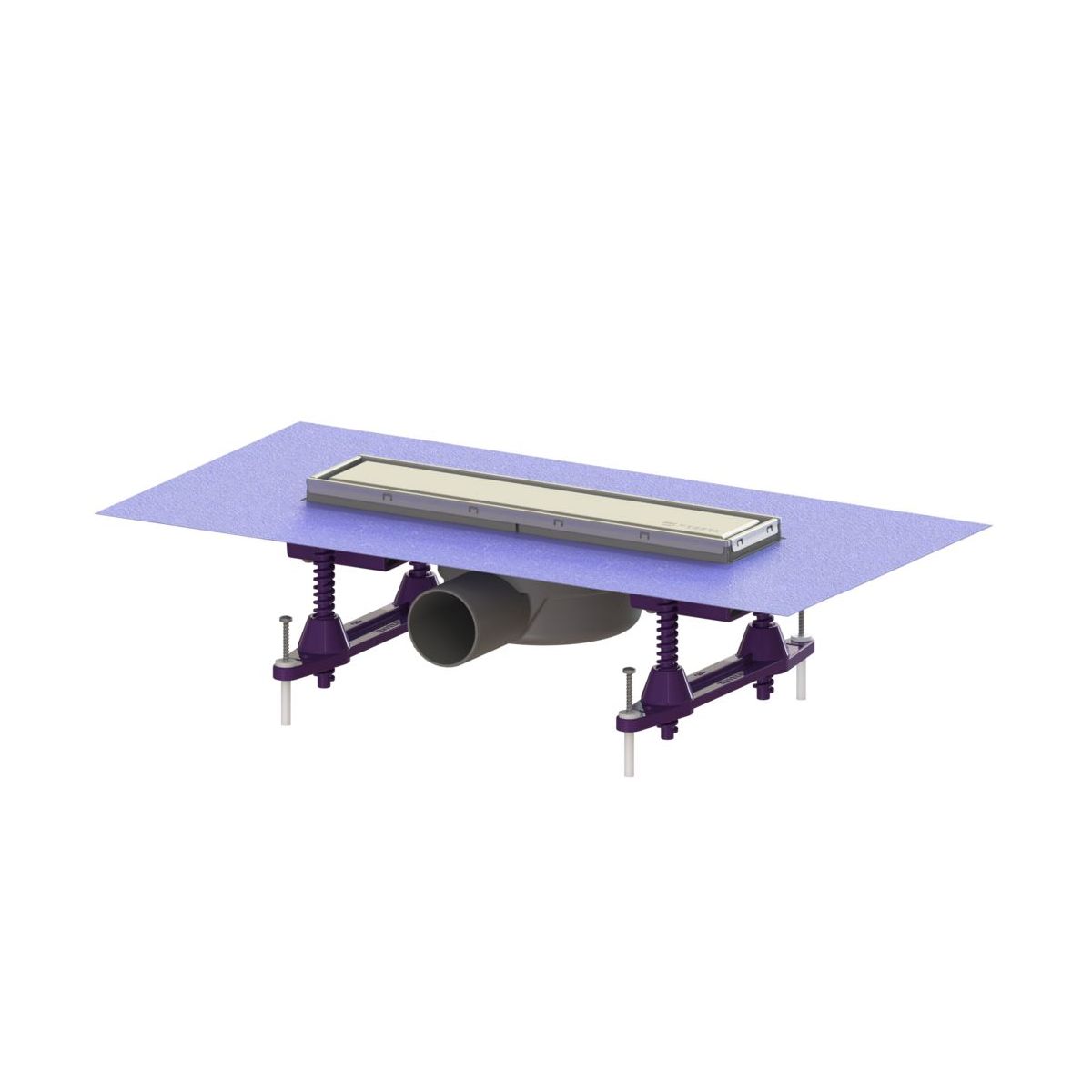

Der Linearis Compact-Linienablauf mit angeschweißtem ABS-Gehäuse ist für die Linienentwässerung in Innenräumen ausgelegt. Der Deckel lässt sich zum Verkleben von Fliesen umklappen. Mit vorgefertigten Öffnungen für Sickerwasser und einem Multistop-Siphon.

Ausführung:

- Siphon: Multistop

- Dichtungsart: Kombinierte Dichtung

- Öffnungen für Sickerwasser: vorbereitet

- Abdichtung am Aufsatz: werkseitig montierte Dichtungsmatte (fzmu) gemäß DIN 18534

- Abdichtung am Gehäuse: Anschlusskante

- Wasserdichtigkeitsklasse nach DIN 18534-1: W0-I

- Wasserstandshöhe: 22 mm

Allgemeine Merkmale:

- Nennweite (DN): 50

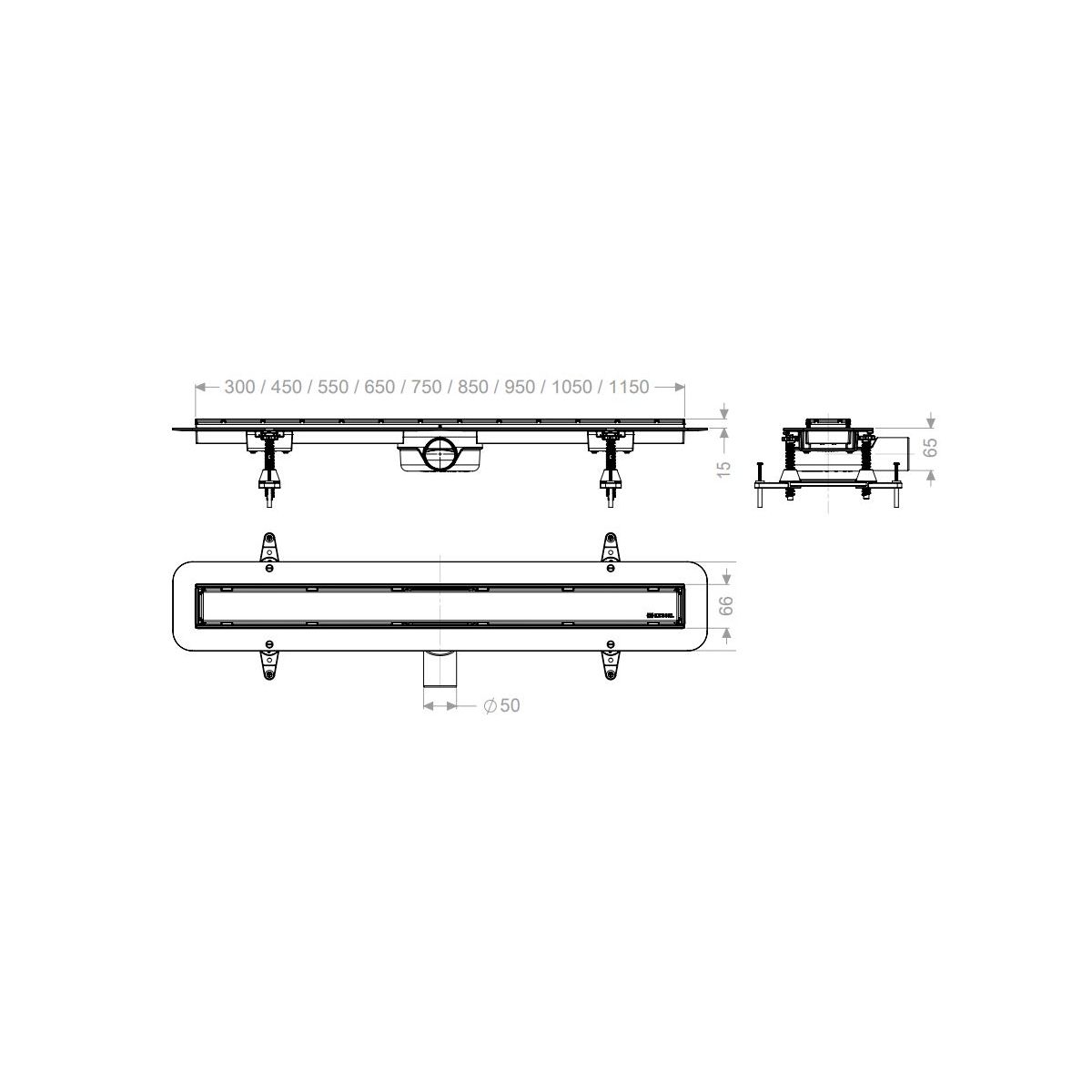

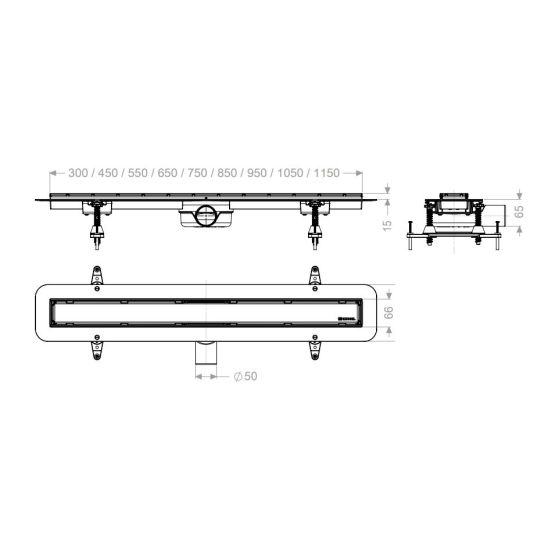

- Außendurchmesser (DA): 50 Abmessungen:

- Breite: 191 mm

- Höhe: 80 mm

- null: 365 mm

Behälter:

- Einbautiefe: 80 mm

- Spülkasten/Grundkörper: Material des Spülkastenkörpers: ABS

Eigenschaften des Deckels:

- Abdeckungsart: Abdeckung aus Edelstahl

- Design des Gitters: optional zum Einlegen von Fliesen

- Material des Deckels: Edelstahl V2A

- Farbe der Abdeckung: silber, wählbar

- max. Bodenstärke: 15 mm

- Belastungsklasse: K 3 (EN 1253-1)

- Verriegelung: eingebaut

Gitterrost:

- Rahmenlänge: 300 mm

- Rahmenbreite: 66 mm

- Rahmenmaterial: Edelstahl V2A

- Material des Sockels: ABS

- Durchflussleistung (l/s) bei 10 mm Überlaufhöhe: 0,6 l/s

- Durchflussleistung (l/s) bei 20 mm Überlauf: 0,7 l/s

- Durchflussleistung (l/s) ohne Überlauf: 0,5 l/s
