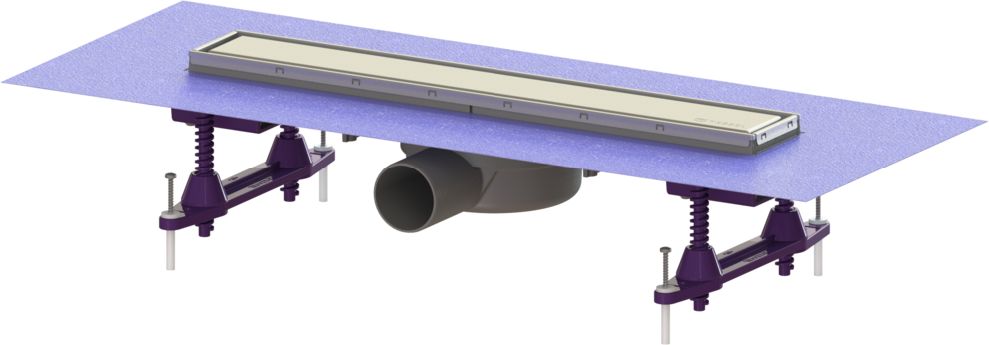

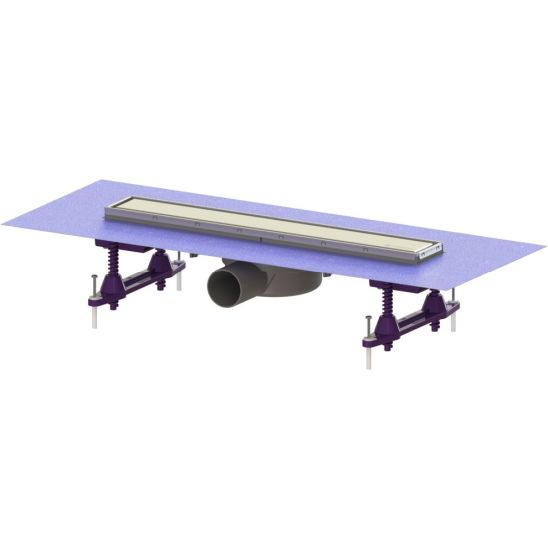

Der Linearablauf Linearis Compact mit geschweißtem ABS-Körper ist für die lineare Entwässerung in Innenräumen geeignet. Der Deckel kann zum Verlegen von Fliesen umgedreht werden. Mit vorgefertigten Öffnungen für Sickerwasser und Multistop-Siphon.

Ausführung:

- Siphon: Multistop

- Art der Abdichtung: Verbundabdichtung

- Öffnungen für Sickerwasser: vorbereitet

- Abdichtung am Aufsatz: werkseitig montierte Dichtungsmatte (fzmu) nach DIN 18534

- Abdichtung am Korpus: Anschlussrand

- Wasserdichtigkeitsklasse nach DIN 18534-1: W0-I

- Höhe der Wassersperre: 22 mm

Allgemeine Merkmale:

- Nennweite (DN): 50

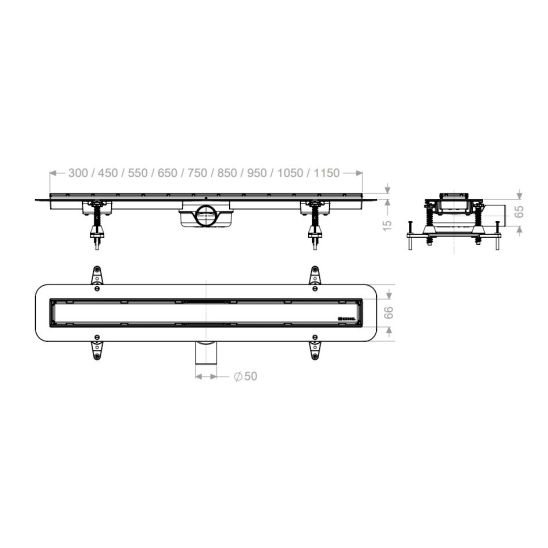

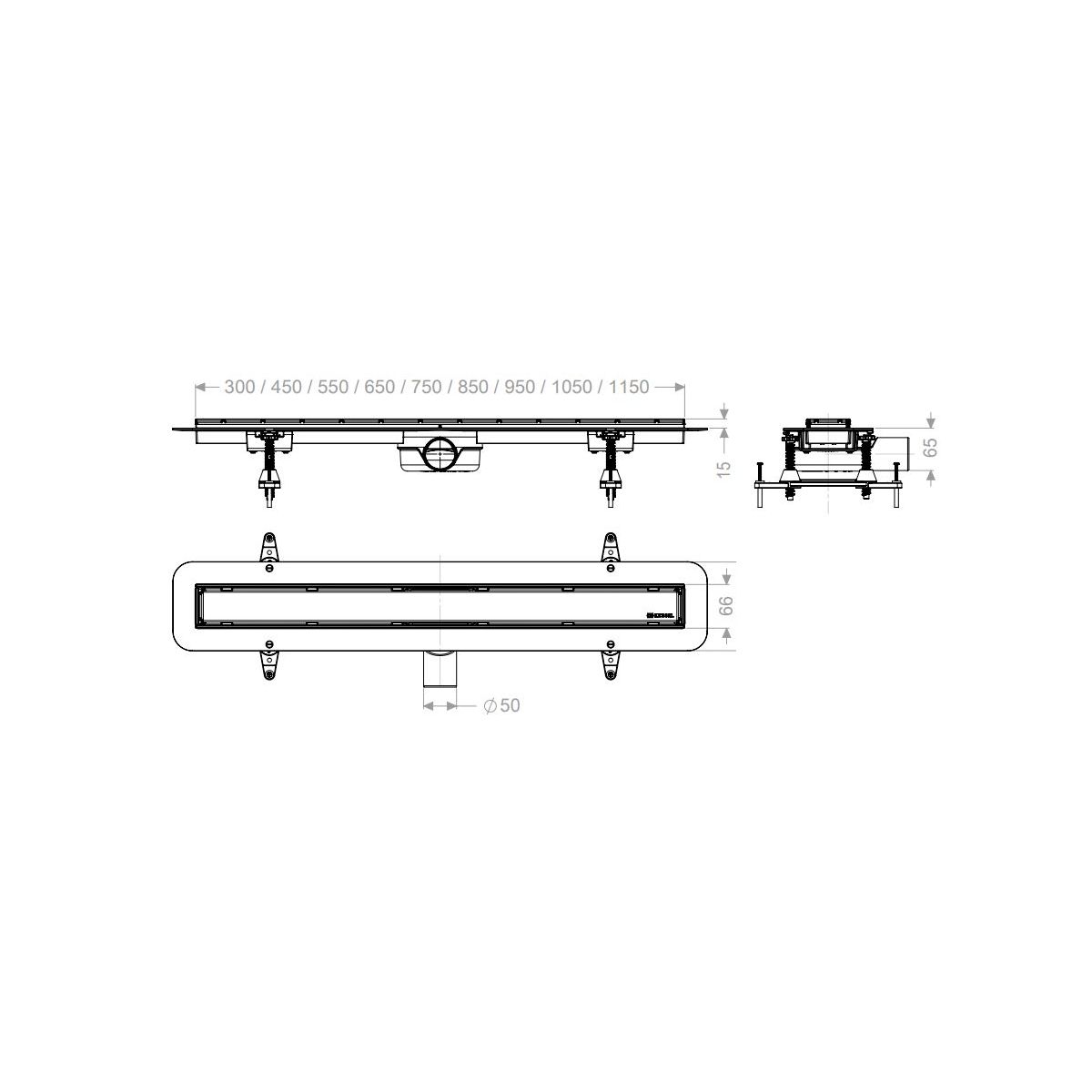

- Außendurchmesser (DA): 50 Abmessungen:

- Breite: 191 mm

- Höhe: 80 mm

- null: 615 mm

Behälter:

- Einbautiefe: 80 mm

- Behälter/Grundkörper: Material des Einlaufkörpers: ABS

Eigenschaften des Deckels:

- Deckeltyp: Edelstahldeckel

- Design der Abdeckung: optional zum Einkleben von Fliesen

- Material der Abdeckung: Edelstahl V2A

- Farbe des Deckels: silber, wahlweise

- max. Bodenstärke: 15 mm

- Belastungsklasse: K 3 (EN 1253-1)

- Verriegelung: eingesteckt

Gitterrost:

- Rahmenlänge: 550 mm

- Rahmenbreite: 66 mm

- Rahmenmaterial: Edelstahl V2A

- Material des Sockels: ABS

- Durchfluss (l/s) bei 10 mm Überhöhung: 0,6 l/s

- Durchflussmenge (l/s) bei 20 mm Überhöhung: 0,7 l/s

- Durchflussmenge (l/s) ohne Überhöhung: 0,5 l/s
