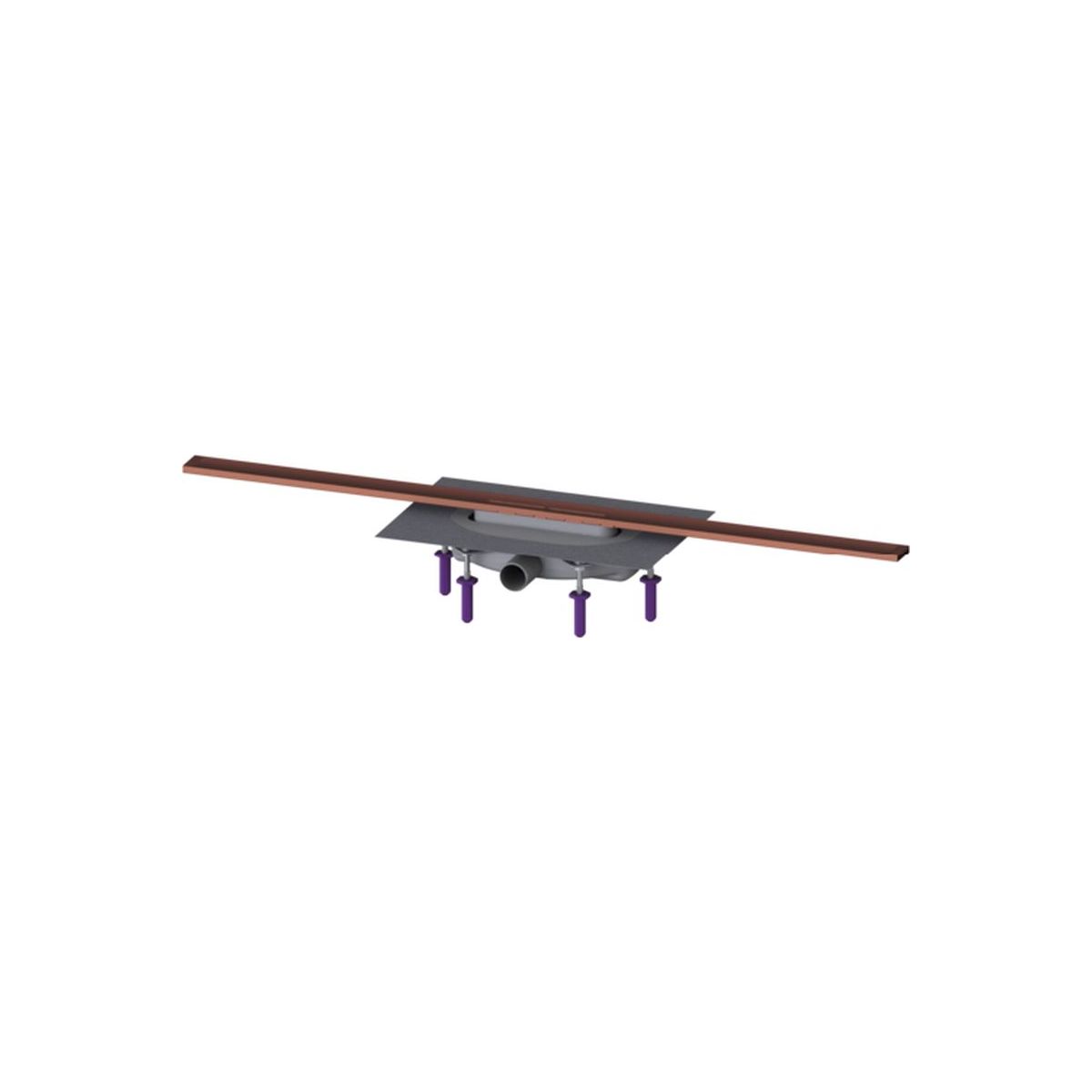

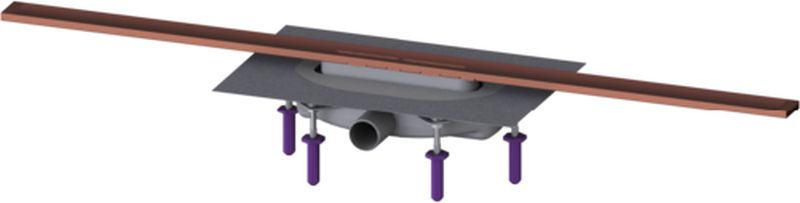

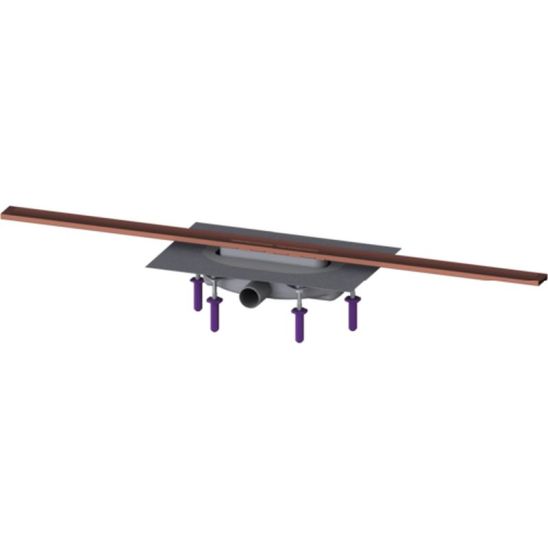

Der schmale Linienablauf Linearis Infinity für den flächenbündigen Einbau eignet sich für die Linienentwässerung in Wohn- und Industriebereichen. Das Ablaufprofil aus Edelstahl 1.4404 (V4A) kann gerade oder mit drei Winkelstücken (30°, 45° und 90°) verlängert werden. Der Körper aus PP ist mit Schall- und Schwingungsdämpfern (Stifte). Der Ablauf verfügt über einen Flansch mit Schnappverschluss und einer werkseitig montierten Dichtungsmatte gemäß den Normen PN-EN 1253-1 und DIN 18534-1-W3-I. Das Ablaufprofil kann im Flansch mit Schnappverschluss längs und quer verschoben werden, um Bautoleranzen auszugleichen. Mit mechanischem Megastop-Siphon mit Wasserverschluss. Eine offene Ablauföffnung für Sickerwasser verhindert ein Überfluten der Dichtfläche durch Stauwasser.

Ausführung:

- Siphon: Megastop (mechanisch)

- Art der Abdichtung: werkseitig montierte Dichtungsmatte (fzmu) nach DIN 18534

Wasserdichtigkeitsklasse nach DIN 18534-1: W0-I

Allgemeine Merkmale:

- Nennweite (DN): 40

Abmessungen:

- Länge: 264 mm

- Breite: 111 mm

- min. Einbauhöhe: 60 mm

Behälter:

- Nennweite des Abflusses (DN): 40

- Nennweite des Abflusses (DA): 40

Behälter / Grundkörper:

- Material des Ablaufkörpers: PP

- Stutzenvariante: seitlich

Eigenschaften des Deckels:

- Deckeltyp: Edelstahldeckel

- Material des Deckels: Edelstahl V4A

- Min. Höhe der Abdeckung: 11 mm

- max. Bodenstärke: 25 mm

- Belastungsklasse: K 3 (EN 1253-1)

- Länge: 1 000 mm

- Breite: 45 mm

- Oberfläche: Kupfer, gebürstete Oberfläche

- Lage: eingelegt

Form des Stiels: quadratisch

- Durchfluss (l/s) bei 10 mm Überhöhung: 0,2 l/s

- Durchfluss (l/s) bei 20 mm Überströmung: 0,4 l/s
