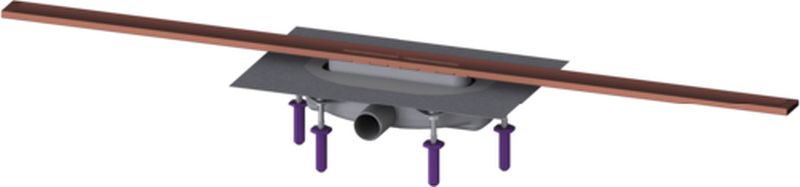

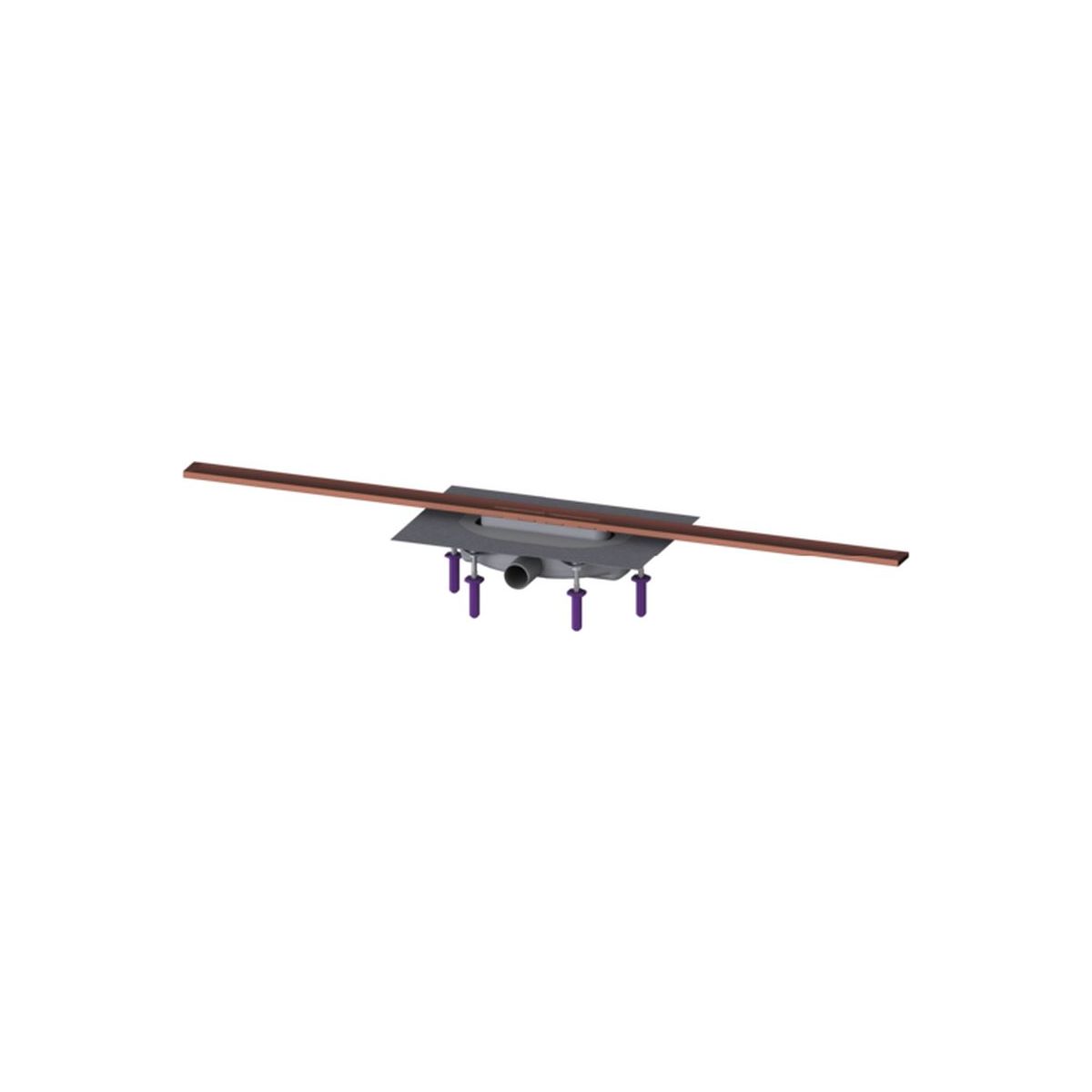

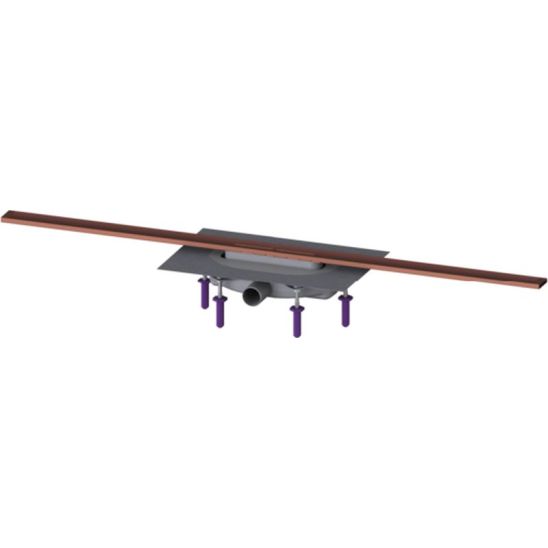

Der schmale Linearis Infinity-Linienablauf für den bodenbündigen Einbau ist für die Linienentwässerung in Wohn- und Industrieräumen ausgelegt. Das Ablaufprofil aus Edelstahl 1.4404 (V4A) kann gerade oder mithilfe von drei Winkelstücken (30°, 45° und 90°) verlängert werden. Das Gehäuse aus PP ist mit Schall- und Schwingungsdämpfern (Stiften) ausgestattet. Der Abfluss verfügt über einen Flansch mit Schnappverschluss und einer werkseitig montierten Abdichtungsmatte gemäß den Normen PN-EN 1253-1 und DIN 18534-1-W3-I. Das Ablaufprofil lässt sich im Flansch mit Schnappverschluss längs und quer verschieben, um bautechnische Toleranzen auszugleichen. Mit mechanischem Megastop-Siphon mit Wasserverschluss. Eine offene Ablauföffnung für Sickerwasser verhindert eine Überflutung der Dichtfläche durch Stauwasser.

Ausführung:

- Siphon: Megastop (mechanisch)

- Art der Abdichtung: werkseitig montierte Dichtungsmatte (fzmu) gemäß DIN 18534

Wasserdichtigkeitsklasse nach DIN 18534-1: W0-I

Allgemeine Merkmale:

- Nennweite (DN): 40

Abmessungen:

- Länge: 264 mm

- Breite: 111 mm

- min. Einbauhöhe: 60 mm

Behälter:

- Nennweite des Abflusses (DN): 40

- Nennweite des Abflusses (DA): 40

Behälter / Grundkörper:

- Material des Einlaufkörpers: PP

- Anschlussvariante: seitlich

Eigenschaften des Deckels:

- Deckelart: Deckel aus Edelstahl

- Material des Deckels: Edelstahl V4A

- Mindesthöhe der Bodenbelagsschicht: 11 mm

- max. Bodenstärke: 25 mm

- Belastungsklasse: K 3 (EN 1253-1)

- Länge: 1 100 mm

- Breite: 45 mm

- Oberfläche: Kupfer, gebürstet

- Verriegelung: eingesteckt

Form des Sockels: quadratisch

- Durchfluss (l/s) bei 10 mm Überlauf: 0,2 l/s

- Durchfluss (l/s) bei 20 mm Überlauf: 0,4 l/s
