- für Metall- und Holzkonstruktionswände

- zur Montage in Teilwand- oder Raumhohen Installationswänden

- zur Montage in Trennwänden in Raumhöhe

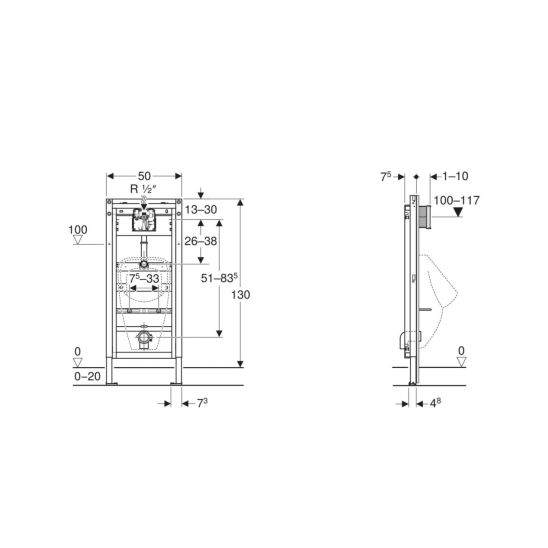

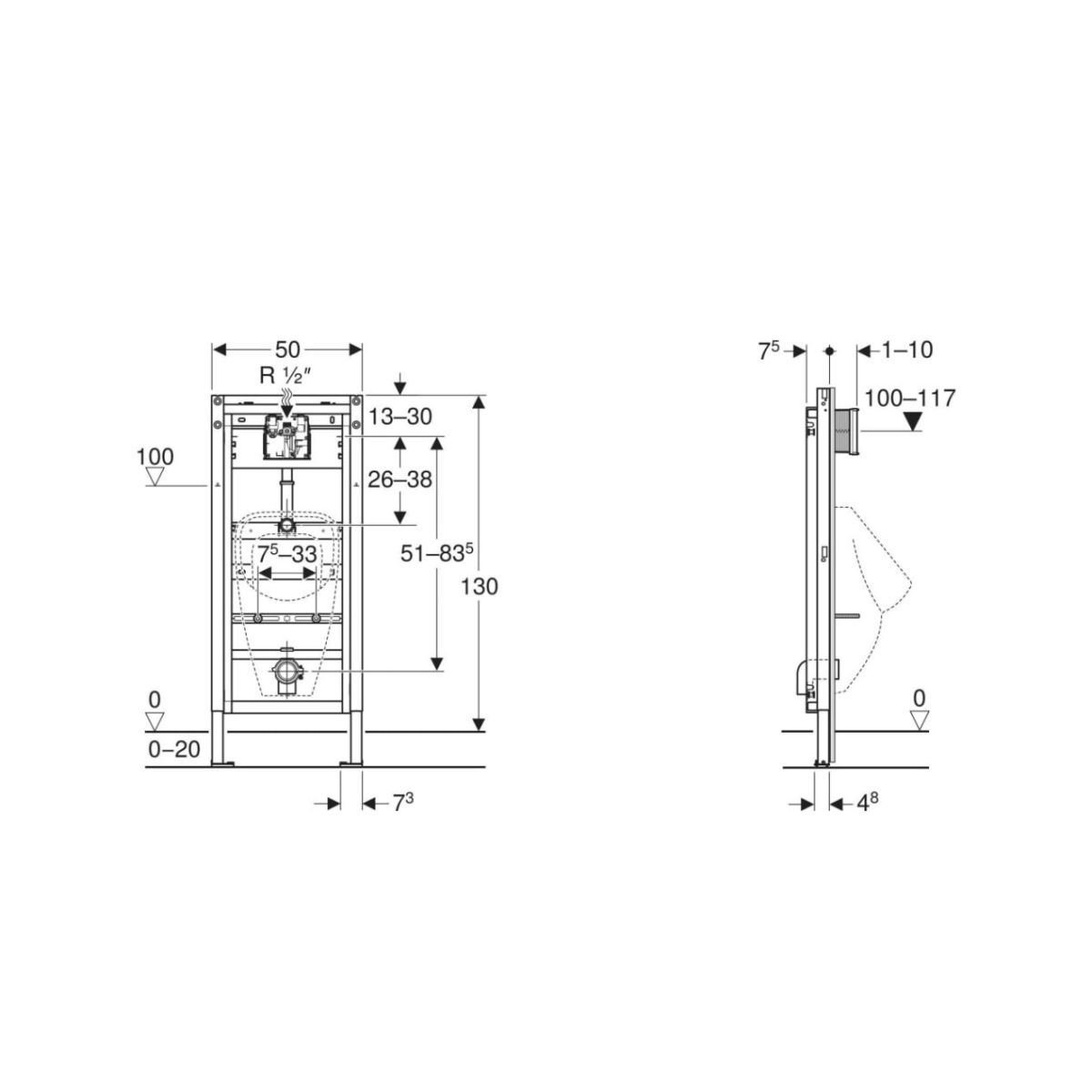

- für Bodenhöhen von 0–20 cm

- zur Montage von Spülventilen für Basic-Pissoirs (hergestellt seit 2013)

- zur Montage von Urinalen

- nicht geeignet für Urinale mit Sprühkopf

MERKMALE

- Serie 2025

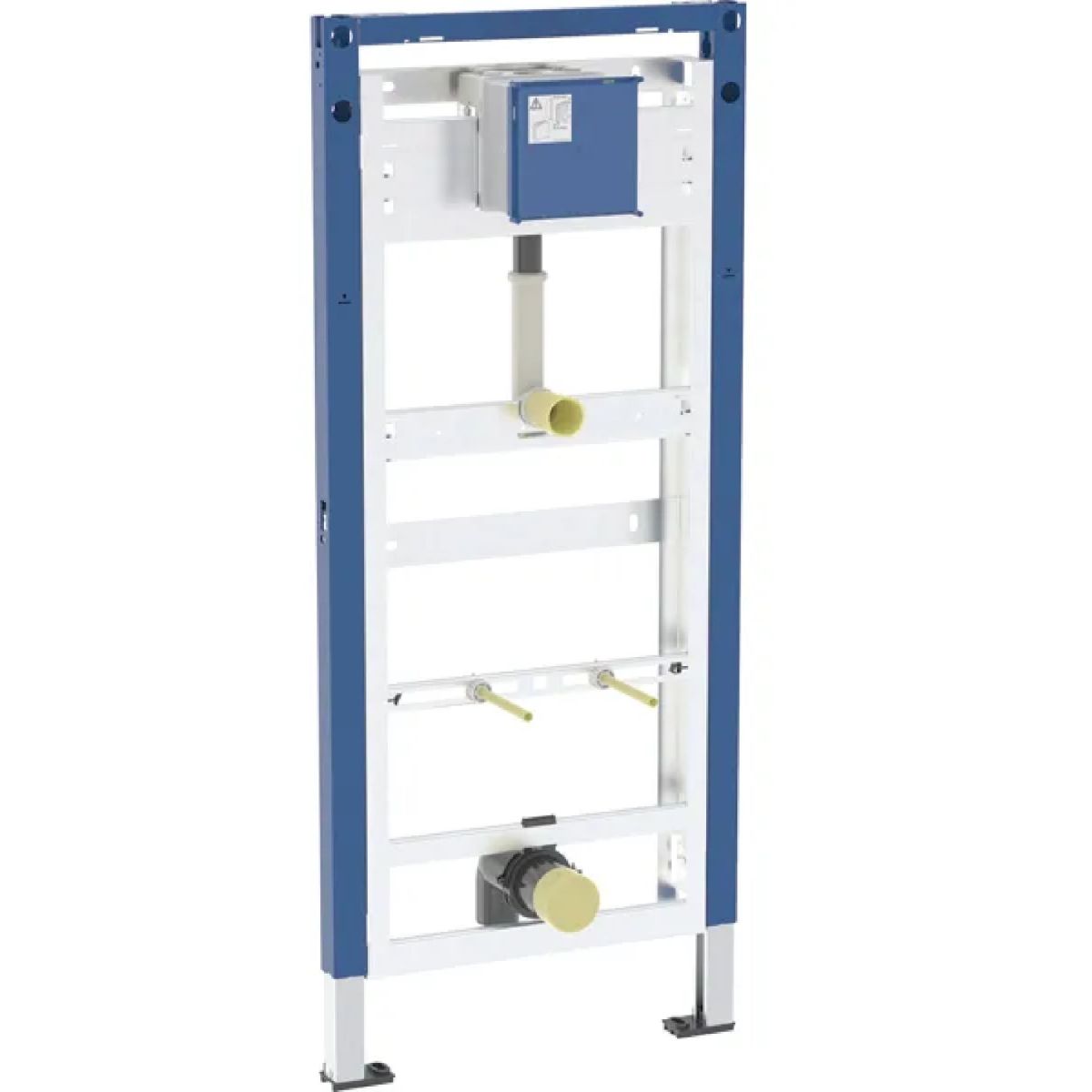

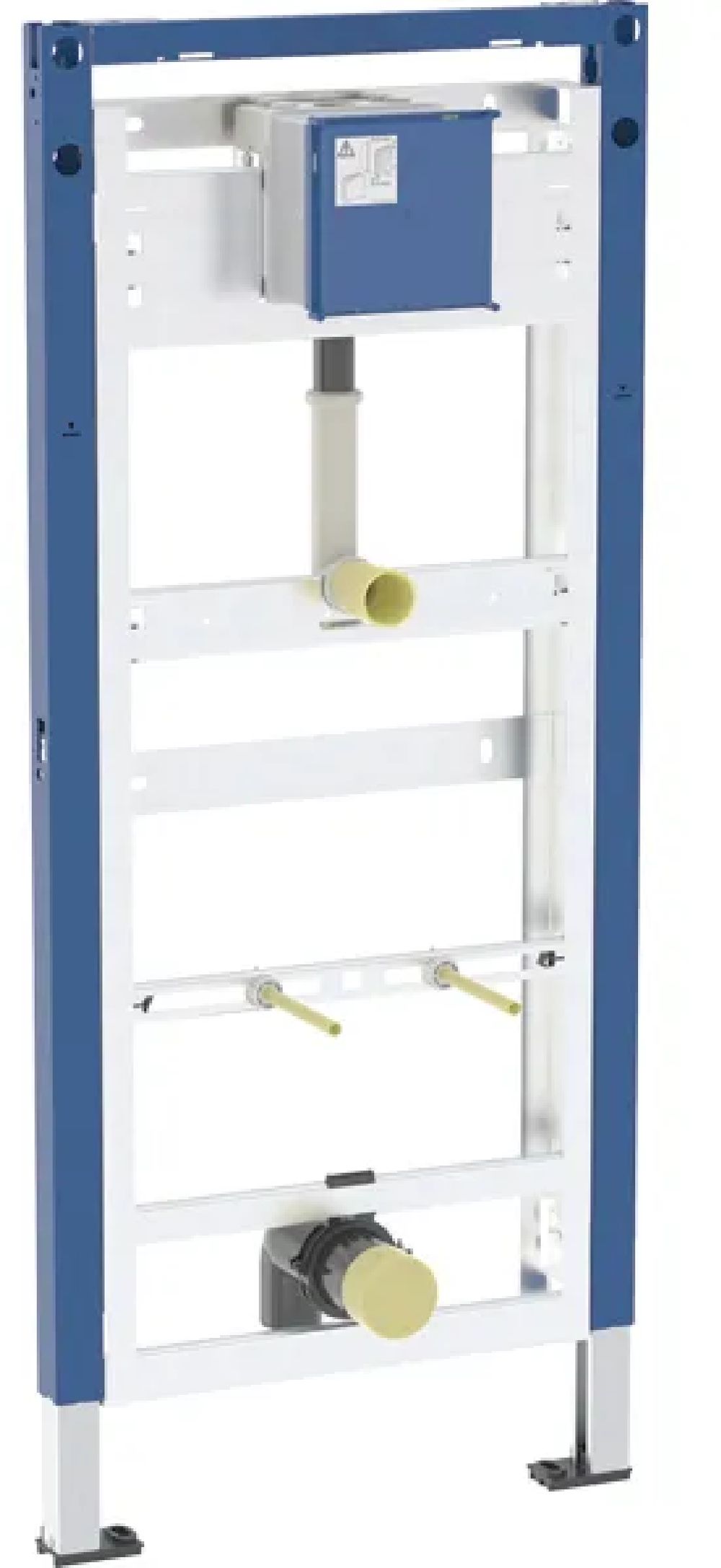

- statischer, selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung

- alternative Befestigungsposition der Distanzhalterung

- Fußtiefe geeignet für die Montage in U-Profilen UW 50

- Füße aus Kunststoff

- verzinkte, korrosionsgeschützte Befestigungsfüße

- Universelle Einbaubox für Geberit Spülventile für Urinale

- Klemmblock für den elektrischen Anschluss in der Universal-Montagebox

- Wasseranschluss oben am Universal-Einbaukasten

- Wasseranschluss vom Typ MasterFix und MeplaFix

- Anschlusswinkel, der ohne Werkzeug montiert werden kann

- Absperrventil mit Drossel, vormontiert

- vormontiertes Rohr zum Spülen der Installation

- Schutzabdeckung für Revisionsöffnung 13,5 x 13,5 cm, ohne Werkzeug kürzbar

- Höhenverstellbare Befestigung für Zulauf ø 32 mm

- Höhe verstellbare und schallisolierte Befestigung des Abfluss-Winkelstücks

- Befestigungen für Urinale M8, in der Breite und Höhe verstellbar

- Traversen mit markierter Mitte, ohne Werkzeug höhenverstellbar

TECHNISCHE DATEN

- Druck 100–800 kPa

- max. Wasserdruckprüfung 1600 kPa

- max. Prüfdruck für Luft/Inertgas 300 kPa

- max. Wassertemperatur 30 °C

- Durchfluss bei 1 bar ohne Durchflussbegrenzer 0,3 l/s

- Durchfluss bei 1 bar mit Durchflussbegrenzer 0,18 l/s

- Material: Stahl
