Anwendung:

- für Metall- und Holzkonstruktionswände

- für Geberit Duofix Systemwände

- zur Montage in Teilwand- oder Raumhohen Installationswänden

- für die Montage in Trennwänden in Raumhöhe

- für Badezimmer in Privathaushalten

- für Verbundabdichtungen

- zur Wasserableitung aus bodengleichen Duschen

- bis zur Höhe des Estrichs bei einem Ablauf ≥ 90 mm

- für Unterputz- oder Aufputzarmaturen

Technische Daten:

- Siphonhöhe (mm) 50 mm

Eigenschaften:

- Serie 2025

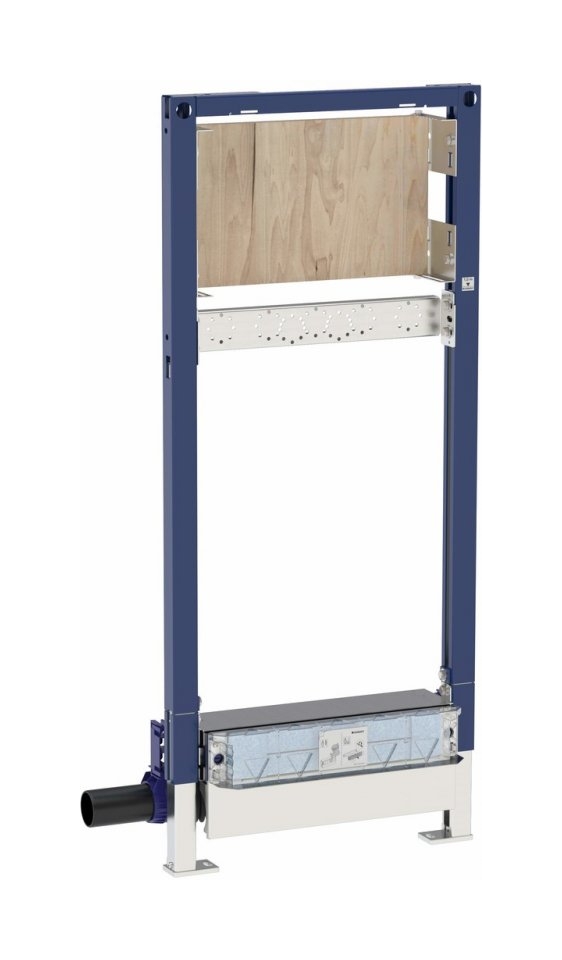

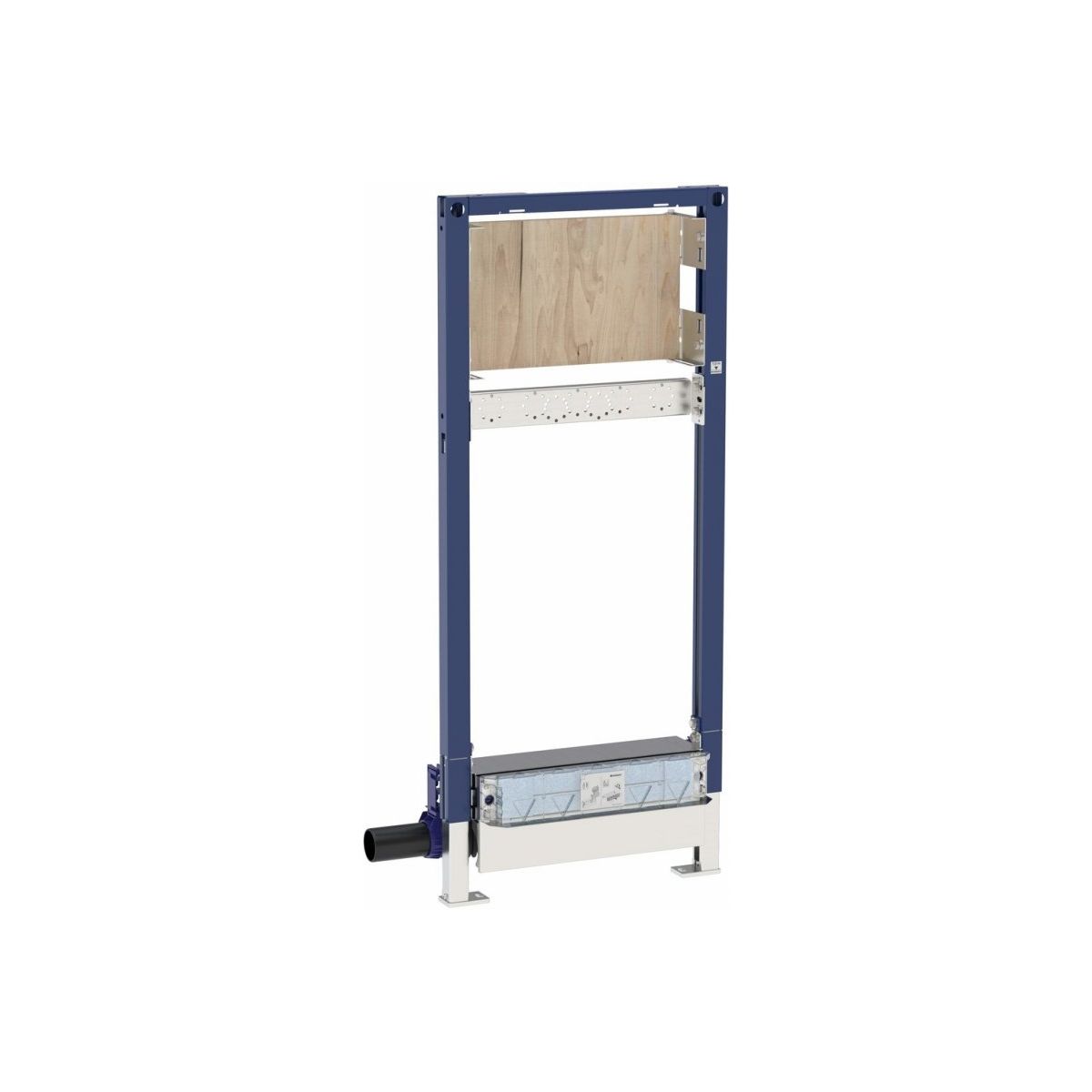

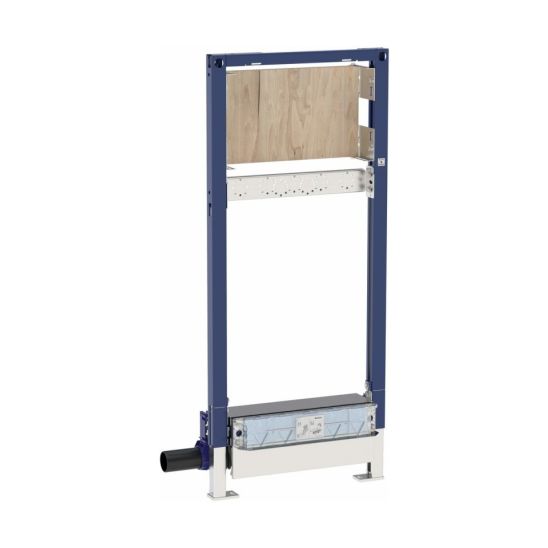

- statischer, selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung

- mit ausziehbarer Blechplatte zur seitlichen Befestigung über dem Element an Metall- oder Holzprofilen oder an Geberit Duofix-Konstruktionselementen

- alternative Position zur Befestigung der Distanzhalterung

- Drehbare Füße, geeignet für die Montage in Profilen U UW 50 und UW 75

- Die Füße können ohne Werkzeug und ohne zusätzliche Komponenten in der Geberit Duofix Systemschiene montiert werden

- verzinkte, korrosionsgeschützte, rutschfeste Befestigungsfüße

- Qualitätskontrolle gemäß EN 1253-3

- Möglichkeit der Einstellung der Isolierung für eine spannungsfreie Abdichtung

- Selbstklebende Dichtungsunterlage, mit Vliesstoff überzogen

- werkseitig montiertes Dichtungsvlies

- 10 cm breites Dichtungsvlies, das rund um den Abfluss angebracht ist, zur Verbindung mit der Abdichtung

- Montageplatte mit einstellbarer Höhe und Tiefe

- Montageplatte aus furniertem Holz, aus wasserfestem Sperrholz

- Materialklasse B2 nach DIN 4102-1 oder Klasse D-s2, d0 nach EN 13501-3

- Formaldehydabgabe Klasse A nach EN 1084 oder Klasse E 1 nach EN 13936

- Möglichkeit der Höhenverstellung des Abflusses

- Belagsstärke 10–40 mm

- geeignet für Keramikfliesen auf dem Boden mit einer Dicke von 2–26 mm

- geeignet für Wandfliesen mit einer Stärke von 2–35 mm

- Abwasseranschluss seitlich

Im Lieferumfang enthalten:

- Anschlussstutzen aus PE-HD, ø 50 mm

- Anschlusswinkel Rp 1/2" / R 1/2", Typ MF

- Dichtungsring

- Unterlegscheibe für Schalldämmung

- Isolierhülse

- Schutzkasten, integriert in das Einlasselement

- Befestigungs- und Schutzmaterialien
